Отопление угловой квартиры : 2 радиатора подключены на 1 стояк.

Непрочитанное сообщение santex-SVAR » 21 ноя 2015 01:25

В угловых комнатах обязательно монтаж 2 радиаторов:
  • один под окном,
    второй вдоль другой наружней стены : чаще всего ближе к углу комнаты.
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Re: Угловая квартира.

Непрочитанное сообщение santex-SVAR » 21 ноя 2015 16:22

батарея в углу установлена через угловые краны - вместо обычных прямых + отводы : экономия пространства.
угловая комната на Краузе.jpg
монтаж отопления в угловой квартире.jpg
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Замена отопления в угловой комнате : 2 радиатора на стояк.

Непрочитанное сообщение santex-SVAR » 07 янв 2016 19:45

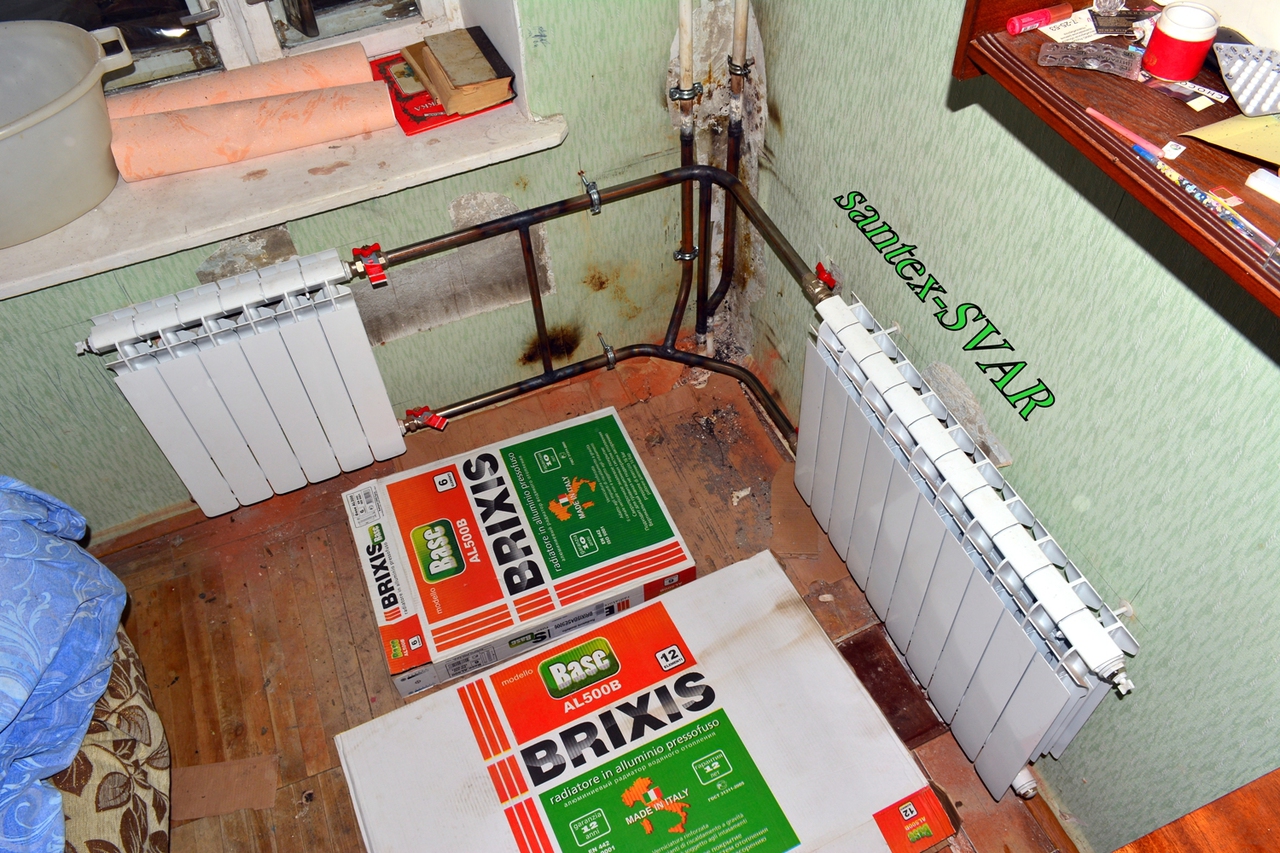

монтаж отопления угловой квартиры , замена радиаторов отопления на сварке . Кольцово.

в этой квартире зимой рыбки в аквариуме замерзли .
рыбок жалко стало - очень жалко .... всплакнули перед монтажем , помянули и включили :
МАКСимальный КПД.

угловая комната . нижняя подача : СНИЗУ-ВВЕРХ
отопление угловой квартиры.jpg
монтаж отопления угловой комнаты.jpg
2 радиатора на стояк.jpg
алюминиевые радиаторы отопления BRIXIS - это не биметалл с тонкими каналами.
переподключение на более горячий ТРАНЗИТНЫЙ стояк.

вертикальные трубки слева-направо:
1. перемычка между радиаторами.
2. обратка от нижней трубы радиаторов к верхним соседям.
3. стояк подачи (бывший транзитный) на радиаторы - верхний розлив.
4. стояк от соседей : циркуляция СВЕРХУ-ВНИЗ. более прохладный : раньше на нем висел конвектор.
схема подключения радиаторов..jpg
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Визги Блондинки - 2 байпаса.

Непрочитанное сообщение santex-SVAR » 07 янв 2016 20:13

fayaaaa сказал(а) 02 Апр 2015 - 17:05:
но байпасы!!!! Почему они на разном расстоянии от радиаторов?!
вы где-то на фото увидели 2 байпаса ?

я вижу только 4 вертикальные трубы :
1. транзитный стояк охлажденной обратки от верхних соседей.
2. нижний стояк подачи из пола до верхней горизонтальной трубы к радиаторам.
3. от нижней трубы между радиаторами до потолка (подача к соседям).
4. и сам байпас - единственный /и неповторимый/.
вопрос на вынос мозга : где он второй байпас - 5 вертикальная труба ?

fayaaaa сказал(а) 02 Апр 2015 - 17:05:
Лично я, за такую работу, сварщику в голову гвоздь бы забила.
очень агрессивная попалась: хорошо что это не единственное мнение, другие и положительно относятся и оплачивают ...
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

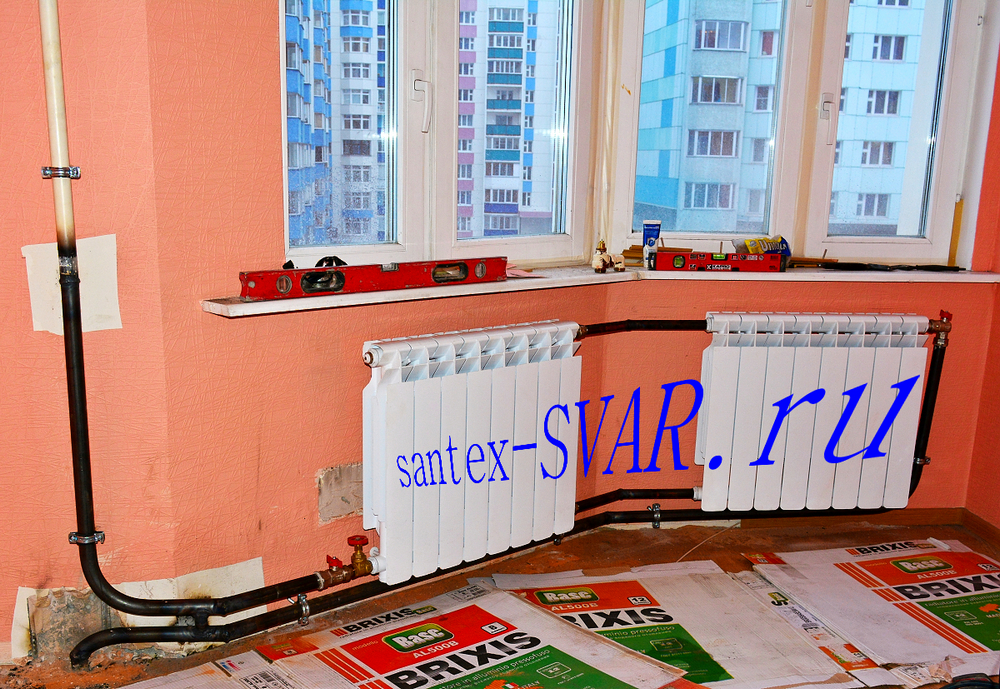

Отопление эркера - 2 радиатора на стояк.

Непрочитанное сообщение santex-SVAR » 08 янв 2016 20:01

Комната не угловая - но стены кривые, изогнутые : 2 радиатора находятся не в одной плоскости.
монтаж отопления на Горском жилмассиве - Новосибирск.
нижняя подача по стояку отопления - диагональное подключение 2 радиаторов на стояк.

на такую изогнутую стенку возможно установить и 4 радиатора на диагональ.
замена радиатора в Новосибирске 10.jpg
монтаж радиатора отопления 10.jpg
радиатор отопления BRIXIS - не биметалл 8.jpg
для регулировка теплоотдачи на радиаторе стоит полно проходная задвижка.
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

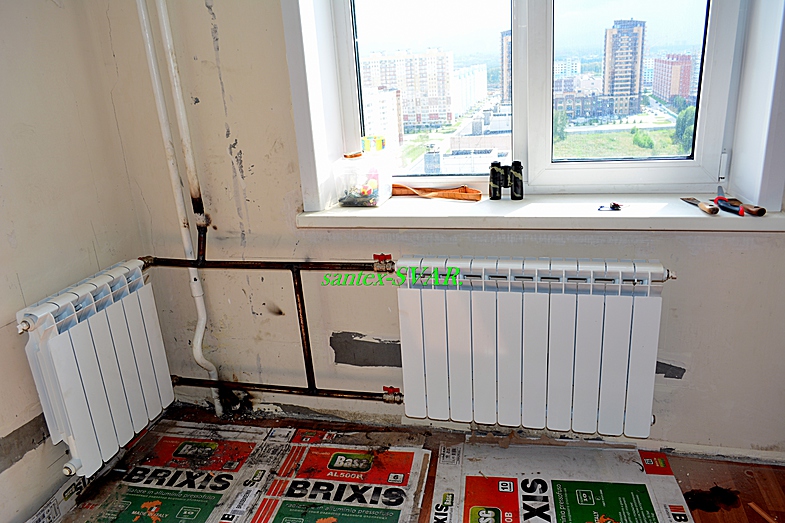

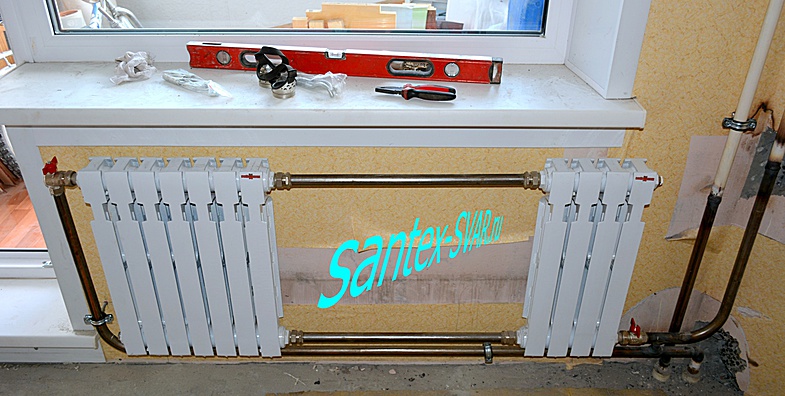

Отопление угловой квартиры : 2 радиатора на стояк.

Непрочитанное сообщение santex-SVAR » 14 мар 2016 20:13

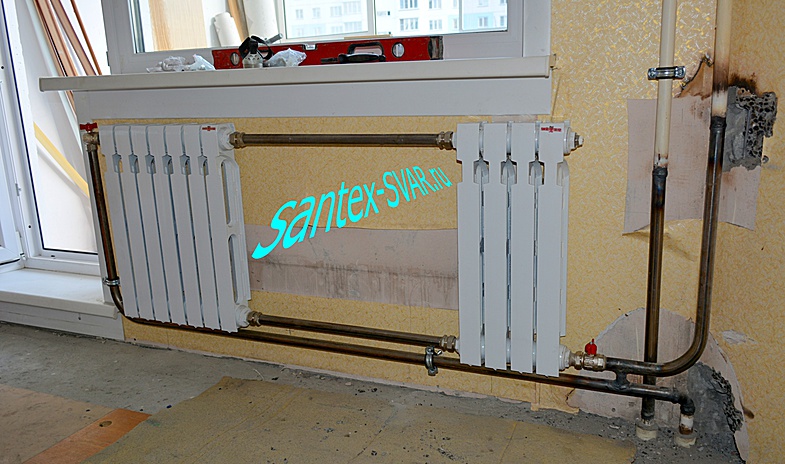

замена конвектора от застройщика на чугунные батареи KONNER.
монтаж отопление в угловой комнаты.
диагональное подключение 2 радиаторов на транзитный (более горячий) стояк : соответственно подача СНИЗУ-ВВЕРХ.

7 секционный радиатор перенесен максимально близко к балконной двери ,
4-секц. перенесен ближе к наружнему углу комнаты.
по сути : для отопления угловой комнаты главное : радиатор отопления должен стоять в углу , а с какой стороны угла , на какой стене - вторично.
чугунные батареи отопления.jpg
2 радиатора подряд на диагональ.jpg
замена радиаторов отопления новосибирск.jpg
китайский чугунный радиатор отопления КОННЕР Хит.
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

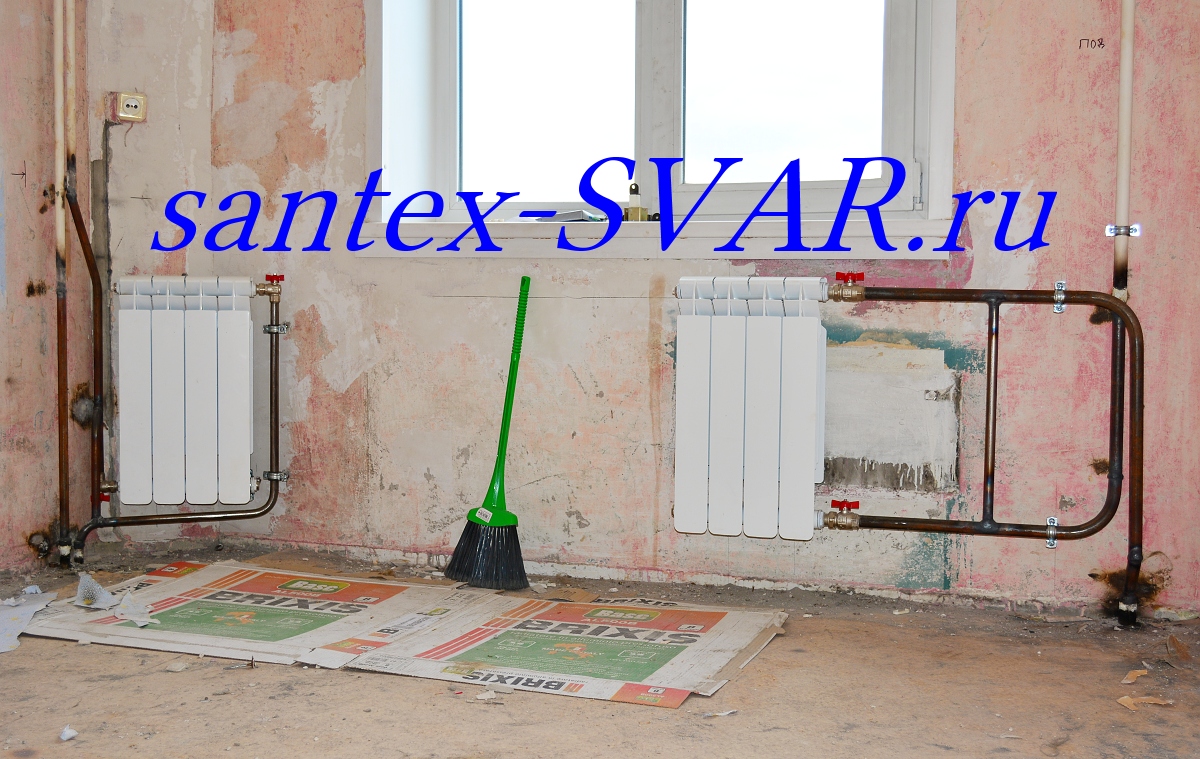

Угловая квартира : 2 радиатора на разных стояках.

Непрочитанное сообщение santex-SVAR » 17 май 2016 09:50

В угловой комнате - 2 отдельных стояка : один из них с транзитным (в углу комнаты).
на 2 стояках установлены алюминиевые радиаторы BRIXIS base 500/100 - это не биметалл !
на левом радиаторе /угол комнаты скошен - не прямой 90 гр/ :
угловая квартира замена радиатора на сварке.jpg
монтаж отопления в угловой комнате.jpg
установка радиатора отопления в новосибирске.jpg
на правом радиаторе : нижняя подача - схема "Перехлест".
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

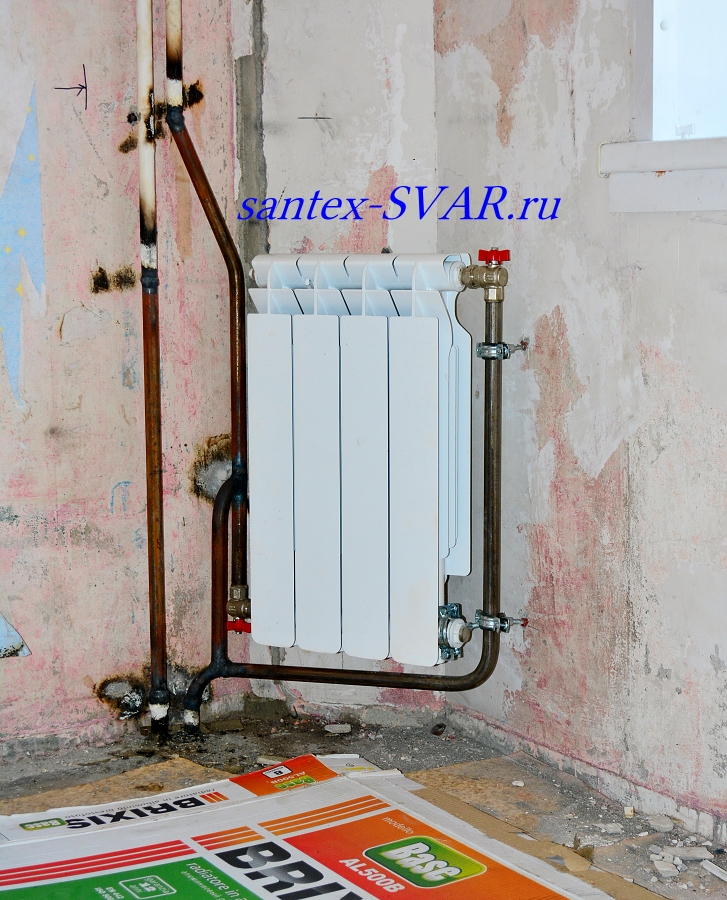

Радиатор отопления в углу комнаты.

Непрочитанное сообщение santex-SVAR » 18 май 2016 09:24

фото установки радиатора крупно /переплетение труб/ :
радиатор в угол комнаты.jpg
радиатор макси близко к стояку отопления.jpg
монтаж отопления на сварке в новосибирске.jpg
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

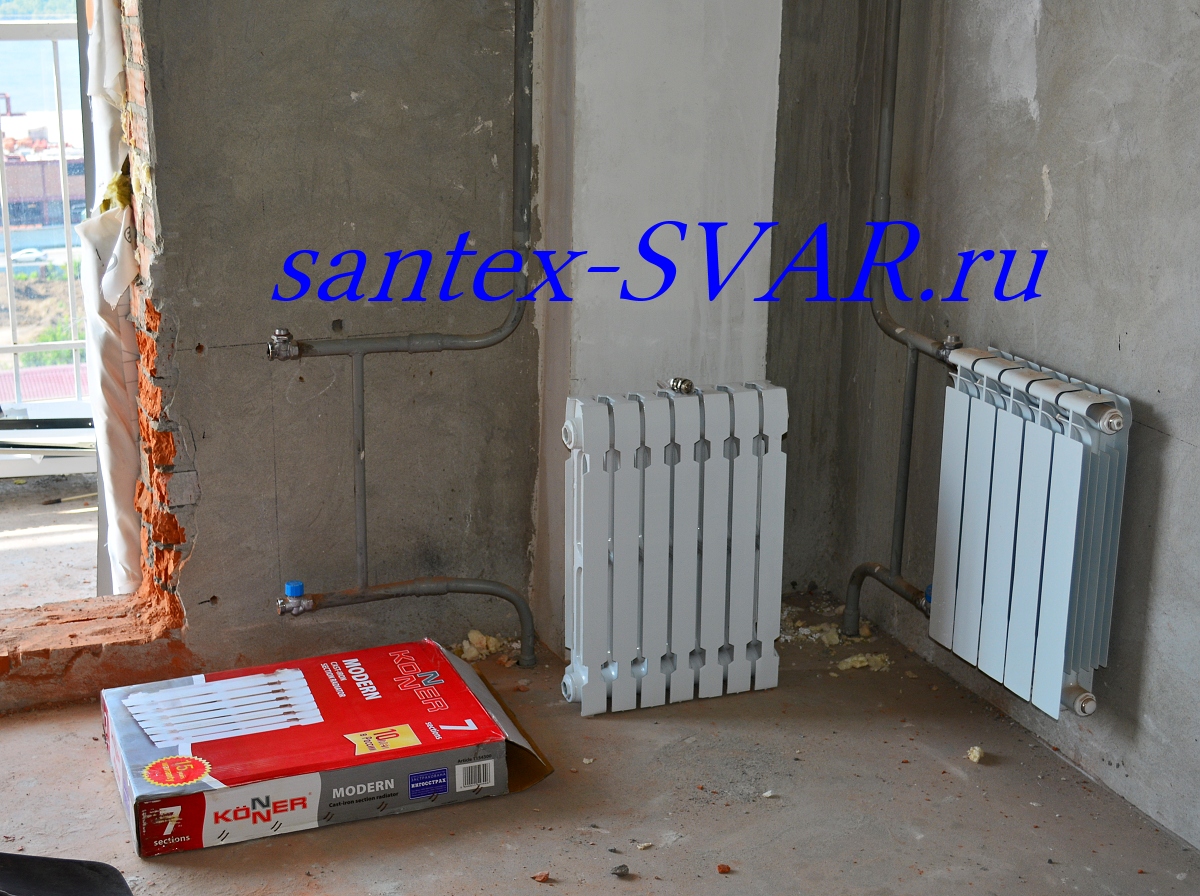

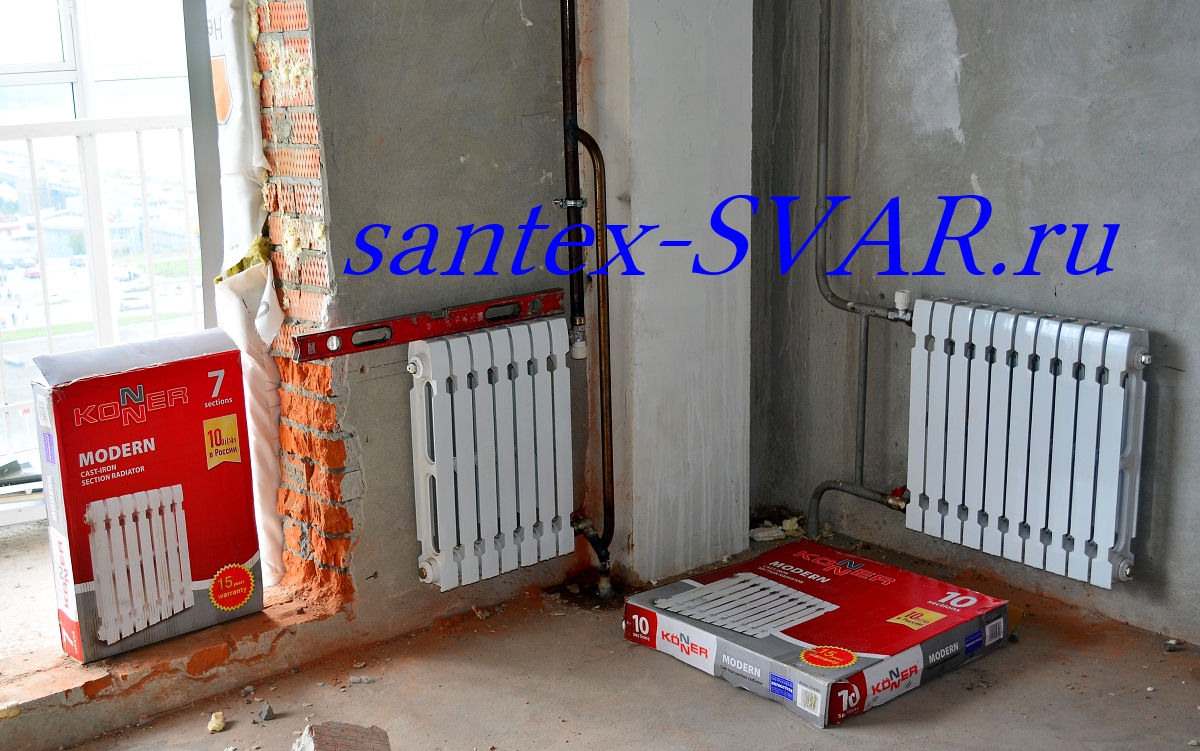

Угловая комната - установка КОННЕР Модерн на сварке.

Непрочитанное сообщение santex-SVAR » 08 авг 2016 19:36

Зак всю жизнь мечтал быть шахтером - резво развалил поддоконик : получился расширенный проем со стеклом от пола до потолка "французские окна".
замена биметалл радиаторов на чугунные батареи KONNER Modern.
слева был стандартный длинный мостик - монтаж батареи максимально близко в стояку + разворот перемычки в другую плоскость :
байпас-НЕСТАНДАРТ.

было :
2 радиатора в углу комнаты.jpg
и стало после сантехСВАР :
установка радиаторов в угловой комнате.jpg
монтаж отопления угловой квартиры.jpg
угловая квартира - замена радиаторов.jpg
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1157
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

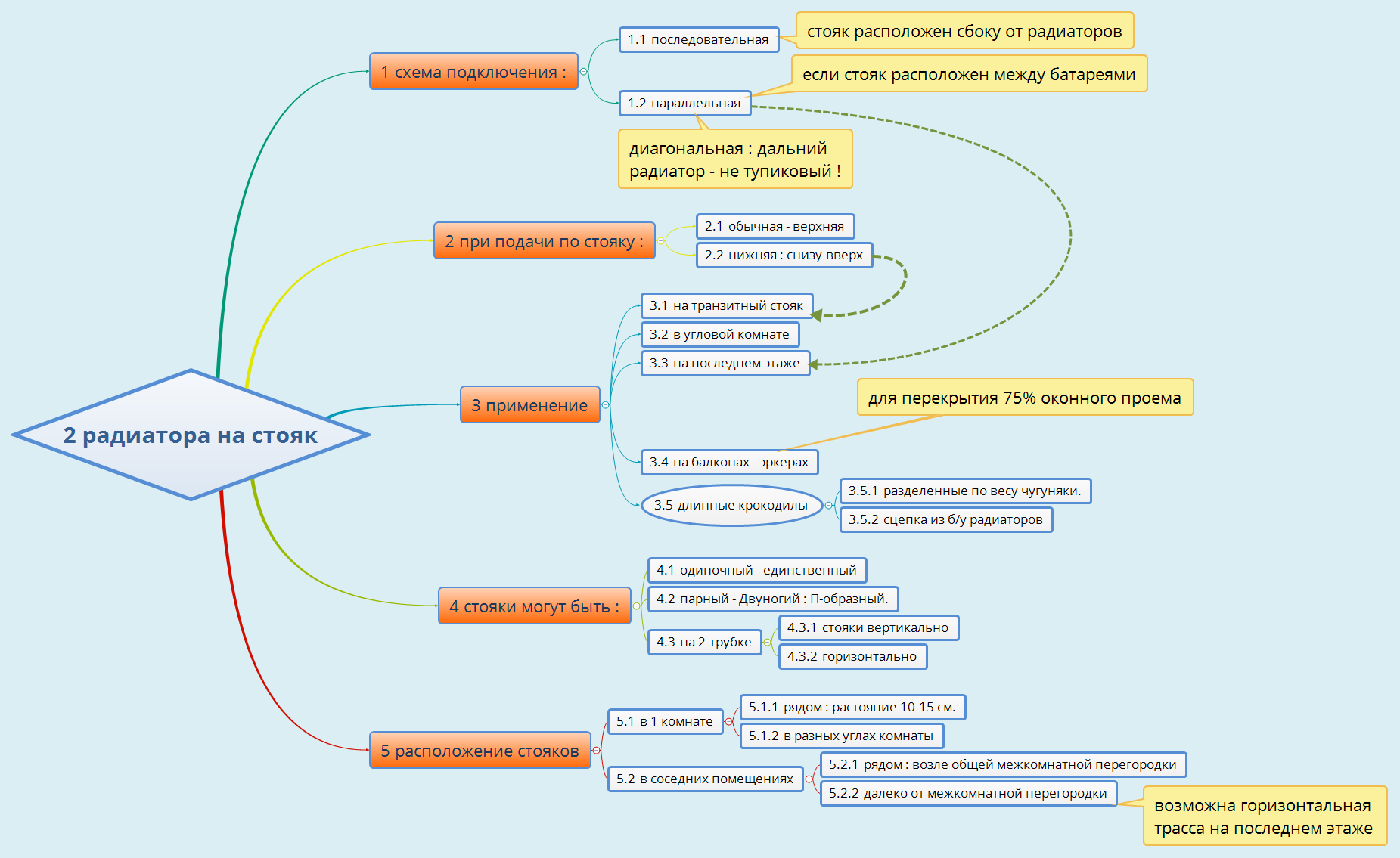

Ментально - интеллект карта в Xmind 8

Непрочитанное сообщение santex-SVAR » 15 ноя 2016 21:42

на этой странице форума - освещена только малая часть из :
все разнообразие вариаций.
все разнообразие вариаций.
