- 1. стояк подачи до верхней горизонтальной трубы - верхний розлив в батареи.
2. нижние трубы /обратка/ лучше подключать диагонально (с противоположных сторон радиатора) но можно и с одной.
3. перемычка смещенная.
4. на параллельно установленные радиаторы - ставить регулирующие вентили : возможно неравномерное распределение теплоносителя /удобство поджимания более горячего/.
Замена радиатора на последнем, верхнем этаже: 5 - 9 - 10.
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:
Замена радиатора на последнем, верхнем этаже: 5 - 9 - 10.
Установка радиатора отопления на последнем этаже должна выполняться по схеме :
методика по пунктам :
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:

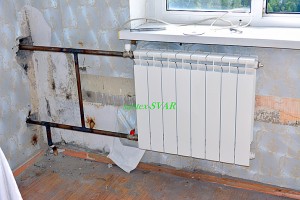

Монтаж радиатора на последнем этаже.
фото установки радиатора по этой схеме:
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:
Пластиковые трубы в отоплении - металлопласт.

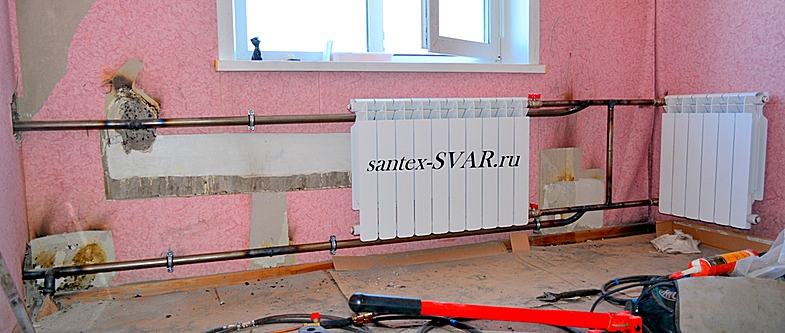

установка 2 радиаторов на последнем этаже параллельно:
стальные трубы дети уже не вырвут своим весом или сил не хватит ! было до :
мотивация - делать по человечески (как надо по тех.условиям) :
1. монтаж 2 радиатора для исключения плесени в углу - правый радиатор тот же самый : старый остался.
2. это детская с 2 очень активными детьми /очень любят лазить по трубам и дергать их руками/ - для безопасности !
отзыв от модератора федерального форума forumhouse.ru
стальные трубы дети уже не вырвут своим весом или сил не хватит ! было до :
- 1. радиатор на металло-пластиковой трубе.
2. не хватало второго радиатора - промерзал угол. аналогичная проблема "промерзание угла" - схема НИЗ-НИЗ,
3. не было перемычки - заказчик легко мог застопорить весь стояк : до замерзания всех нижних соседей.
мотивация - делать по человечески (как надо по тех.условиям) :
1. монтаж 2 радиатора для исключения плесени в углу - правый радиатор тот же самый : старый остался.
2. это детская с 2 очень активными детьми /очень любят лазить по трубам и дергать их руками/ - для безопасности !
отзыв от модератора федерального форума forumhouse.ru
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:
4 радиатора на стояк П -образный.
можно на 1 стояк установить и 4 радиатора.
каждый параллельно - независимо друг от друга. все технические подробности http://www.santexsvar.ru/blog/index.php ... parallelno
каждый параллельно - независимо друг от друга. все технические подробности http://www.santexsvar.ru/blog/index.php ... parallelno
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:
Биметалл RIFAR Monolit на последнем этаже.
За стенкой соседи - монтаж 2 радиатора совместно уже никак.
биметалл радиатор РИФАР Монолит на нижней подачи по стояку отопления - схема : "Перехлест"
биметалл радиатор РИФАР Монолит на нижней подачи по стояку отопления - схема : "Перехлест"
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:

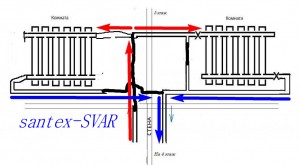

Последний этаж - угловая комната: 2 радиатора.
Теплоноситель течет справа-налево.
Чередование стояков /слева - направо/ :

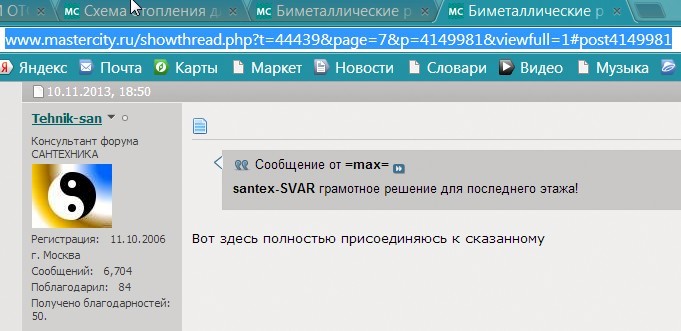

отзыв с форума Мастерсити:
Чередование стояков /слева - направо/ :
- стояк обратки: ВНИЗ
радиатор,
байпас - перемычка,
стояк подачи: на верхний коллектор батарей - верхний розлив.
еще радиатор.
отзыв с форума Мастерсити:
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:
биметалл RIFAR monolit - монтаж на последнем этаже.
стояки отопления не уходят в потолок - а закольцованны через стенку с соседней комнатой :
1. кухня (подача по стояку снизу-вверх) : спальня обратка : сверху-вниз к соседям
стояки : 1 дюйм + лежак (горизонталь) под правым радиатором .
перемычка и подводки к радиаторам 3/4 : переход через сварку - получилась "нашинкованная колбаса".
а можно было сделать через переходные футорки.
1. кухня (подача по стояку снизу-вверх) : спальня обратка : сверху-вниз к соседям
стояки : 1 дюйм + лежак (горизонталь) под правым радиатором .
перемычка и подводки к радиаторам 3/4 : переход через сварку - получилась "нашинкованная колбаса".
а можно было сделать через переходные футорки.
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:
Ошибка ЖЭКовских сантехников в направлении подачи.
первичный ошибочный монтаж отопления на последнем этаже : по этой схеме грелись только 2-3 секции из 8 на каждом радиаторе.
слесарь ЖЭУ , сбрасывающий стояки отопления : ошибся в подвале где подача , а где обратка .
биметаллические радиаторы очень чувствительны к путанице подачи и обратки - не прощают ошибку : подачу СНИЗУ-ВВЕРХ
переделка santex-SVAR после какого-то калымщика сантехСВАР :
радиаторы переподключены наоборот - по истинному направлению теплоносителя
обратка здесь : а подача в этой комнате : в спальне получается диагональная "Ленинградка" + сверхдлинный горизонтальный байпас.
слесарь ЖЭУ , сбрасывающий стояки отопления : ошибся в подвале где подача , а где обратка .
биметаллические радиаторы очень чувствительны к путанице подачи и обратки - не прощают ошибку : подачу СНИЗУ-ВВЕРХ
переделка santex-SVAR после какого-то калымщика сантехСВАР :
радиаторы переподключены наоборот - по истинному направлению теплоносителя
обратка здесь : а подача в этой комнате : в спальне получается диагональная "Ленинградка" + сверхдлинный горизонтальный байпас.
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:
Замена батарей отопления на последнем этаже.
Монтаж отопления на ул. Демьяна Бедного.
Алюминиевый радиатор BRIXIS base 500 - диаметр внутренних вертикальных каналов 33 мм.
П - образный стояк разворачивается на последнем этаже.
чередование стояков слева на право - в первой, левой комнате:
Алюминиевый радиатор BRIXIS base 500 - диаметр внутренних вертикальных каналов 33 мм.
П - образный стояк разворачивается на последнем этаже.
чередование стояков слева на право - в первой, левой комнате:
- 1. радиатор - второй по ходу теплоносителя. подключен на трубу диаметром 1 дюйм - без заужения подводки
2. перемычка - байпас 3/4
3. стояк обратки : уходит вниз к соседям.
- 4. сверхдлинный горизонтальный байпас - 1 дюйм. или теплотрасса из комнаты в комнату, проходит под порогом двери на балкон.
5. радиатор.
6. стояк подачи с нижнего этажа.
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
-
- Сообщения: 1157
- Зарегистрирован: 20 ноя 2015 23:10
- Контактная информация:
Отзыв о сантехнике сварщике: качество сантехСВАР.
в оригинале:
1. определенно, очень конкретно, сразу оговорили условия работы и свободное время для проведения работ.
2. При встрече предложено множество вариантов схем подключения, вариантов кранов и прочего-прочего.
3. Причем, из этого всего выбирала именно я, без малейшего давления и "прикатывания" на максимально дорогие варианты. За что отдельное СПАСИБО!
4. Знание вопроса настолько хорошее, что
мой упёртый в биметалл муж, после разъяснений и аргументов, согласился на алюминий.
Далее сам процесс работы:
5. очень ценю, когда специалисты приезжают при полном комплекте инструментов и вовремя.
6. Работают аккуратно.
7. Бесчисленные мои расспросы не остались без внимания))
8. Как итог - три батареи, максимально выполнили мои пожелания (на опыте других ремонтных работ была готова к фразам "да здесь по-другому никак" и т.п., но нет - сделано в точности, как я надеялась и хотела).
Батареи меняли летом, проверяли осенью - жарят как надо, всё в порядке.
9. Рекомендую ли я обращаться к Игорю? Ответ - да! При чем не абы кому из интернета, а собственной маме, у которой спустя месяц после меня, мы меняли 3 батареи. При чем, квартира с ЧИСТОВЫМ ремонтом, где остались целыми обои, ламинат и натяжной потолок! Моя мама довольна, а это дорогого стоит, скажу я вам:)
В сухом остатке: делают аккуратно и качественно, без развода на дополнительные деньги
(как некоторые любят). Довольна очень. Спасибо!
недавно ковырялся на ютубе - случайно нашел абсолютно сходство по образу (личико 1 в 1) : Лена и Жаннет
Jeanette - Porque te vas
еще отзывы о этом бракоделе сантехСВАР - в отдельной теме.
Попробую написать детально: 1. определенно, очень конкретно, сразу оговорили условия работы и свободное время для проведения работ.
2. При встрече предложено множество вариантов схем подключения, вариантов кранов и прочего-прочего.
3. Причем, из этого всего выбирала именно я, без малейшего давления и "прикатывания" на максимально дорогие варианты. За что отдельное СПАСИБО!
4. Знание вопроса настолько хорошее, что
мой упёртый в биметалл муж, после разъяснений и аргументов, согласился на алюминий.
Далее сам процесс работы:
5. очень ценю, когда специалисты приезжают при полном комплекте инструментов и вовремя.
6. Работают аккуратно.
7. Бесчисленные мои расспросы не остались без внимания))
8. Как итог - три батареи, максимально выполнили мои пожелания (на опыте других ремонтных работ была готова к фразам "да здесь по-другому никак" и т.п., но нет - сделано в точности, как я надеялась и хотела).
Батареи меняли летом, проверяли осенью - жарят как надо, всё в порядке.
9. Рекомендую ли я обращаться к Игорю? Ответ - да! При чем не абы кому из интернета, а собственной маме, у которой спустя месяц после меня, мы меняли 3 батареи. При чем, квартира с ЧИСТОВЫМ ремонтом, где остались целыми обои, ламинат и натяжной потолок! Моя мама довольна, а это дорогого стоит, скажу я вам:)
В сухом остатке: делают аккуратно и качественно, без развода на дополнительные деньги
(как некоторые любят). Довольна очень. Спасибо!
недавно ковырялся на ютубе - случайно нашел абсолютно сходство по образу (личико 1 в 1) : Лена и Жаннет
Jeanette - Porque te vas
еще отзывы о этом бракоделе сантехСВАР - в отдельной теме.
