Узкий проем - нехватка места. Как правильно заменить радиатор отопления.

Различные схемы установки батарей отопления.
santex-SVAR
Сообщения: 1077
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

ROYAL Thermo Revolution 350

Непрочитанное сообщение santex-SVAR » 17 сен 2017 20:21

РОЯЛ Революшен - диагональная схема монтажа в вертикальном варианте :
высокий радиатор роял революцион 1.jpg
роял революшен.jpg
замена радиаторов в новосибирске.jpg
узкий радиатор высокий.JPG
установка батарей отопления.jpg
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1077
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Нижнее подключение - схема отопления НИЗ-НИЗ

Непрочитанное сообщение santex-SVAR » 04 окт 2017 14:33

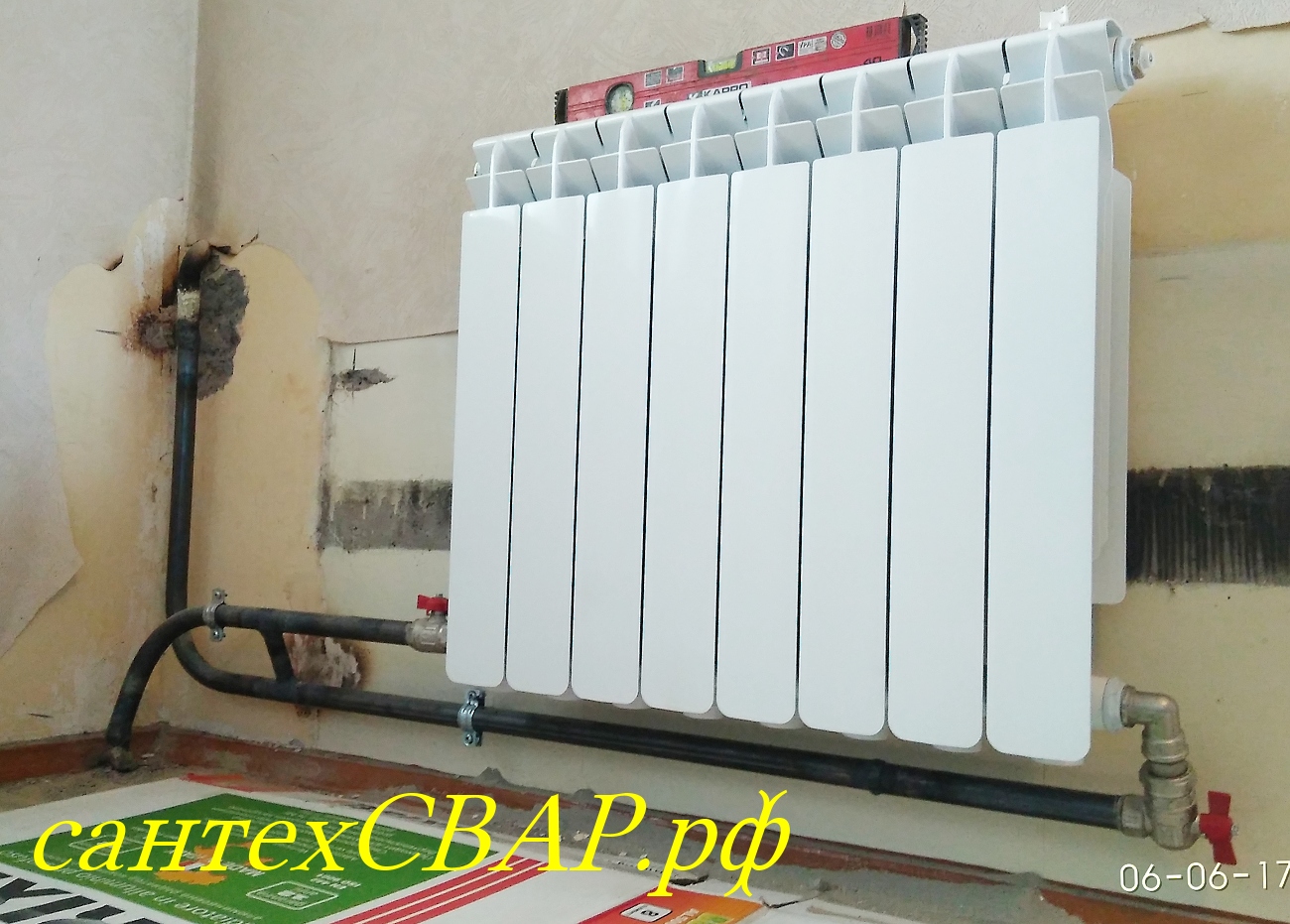

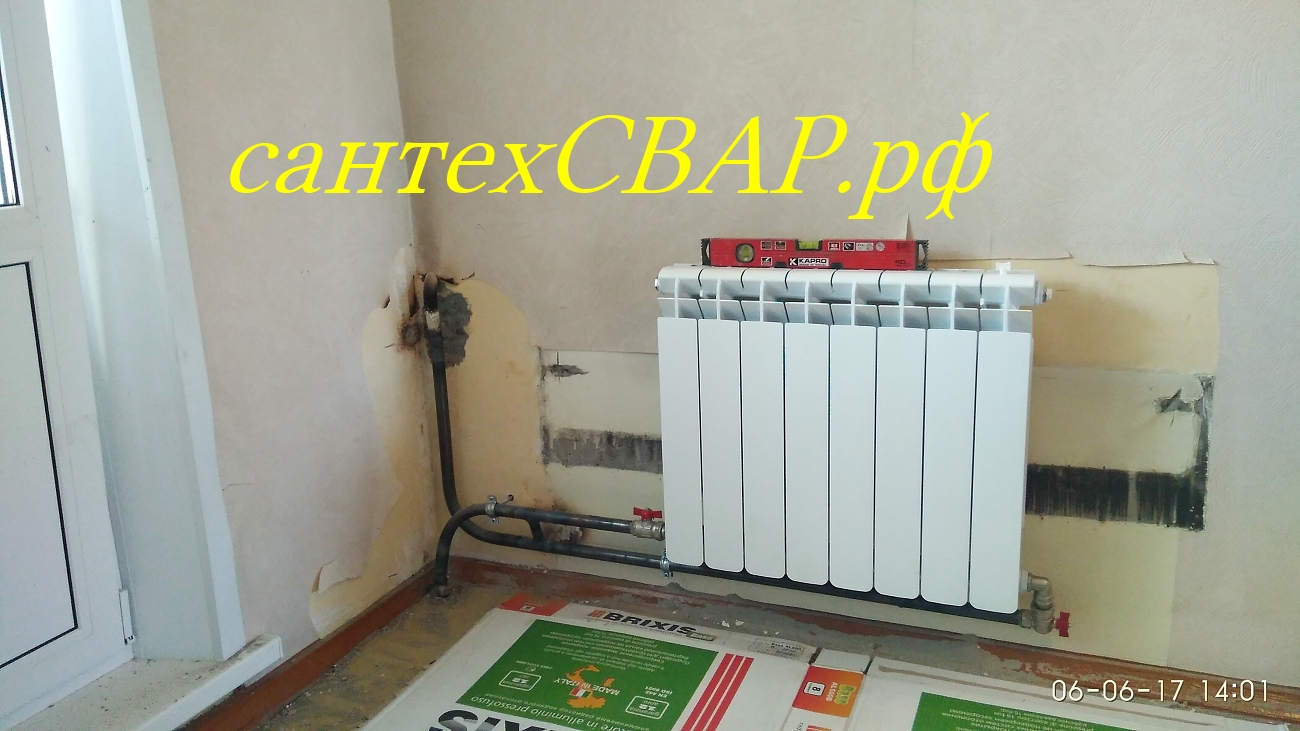

Не все соглашаются разворачивать радиатор на наружнюю капитальную стенку - радиатор остался на месте старого конвектора.
без разворота стояка отопления.jpg
замена радиатора на сварке.jpg
нижнее подключение радиатора.jpg
схема отопления низ низ.jpg
блондинка Наташа - большая грешница : очень сильно мучились в этой квартире !
обязательно необходимо освящать комнату перед вызовом сантехника : http://santexsvar.ru/blog/index.php?rzhaka
Блондинка грешница.png
ментально блондинка грешница.pdf
(59.49 КБ) 52 скачивания

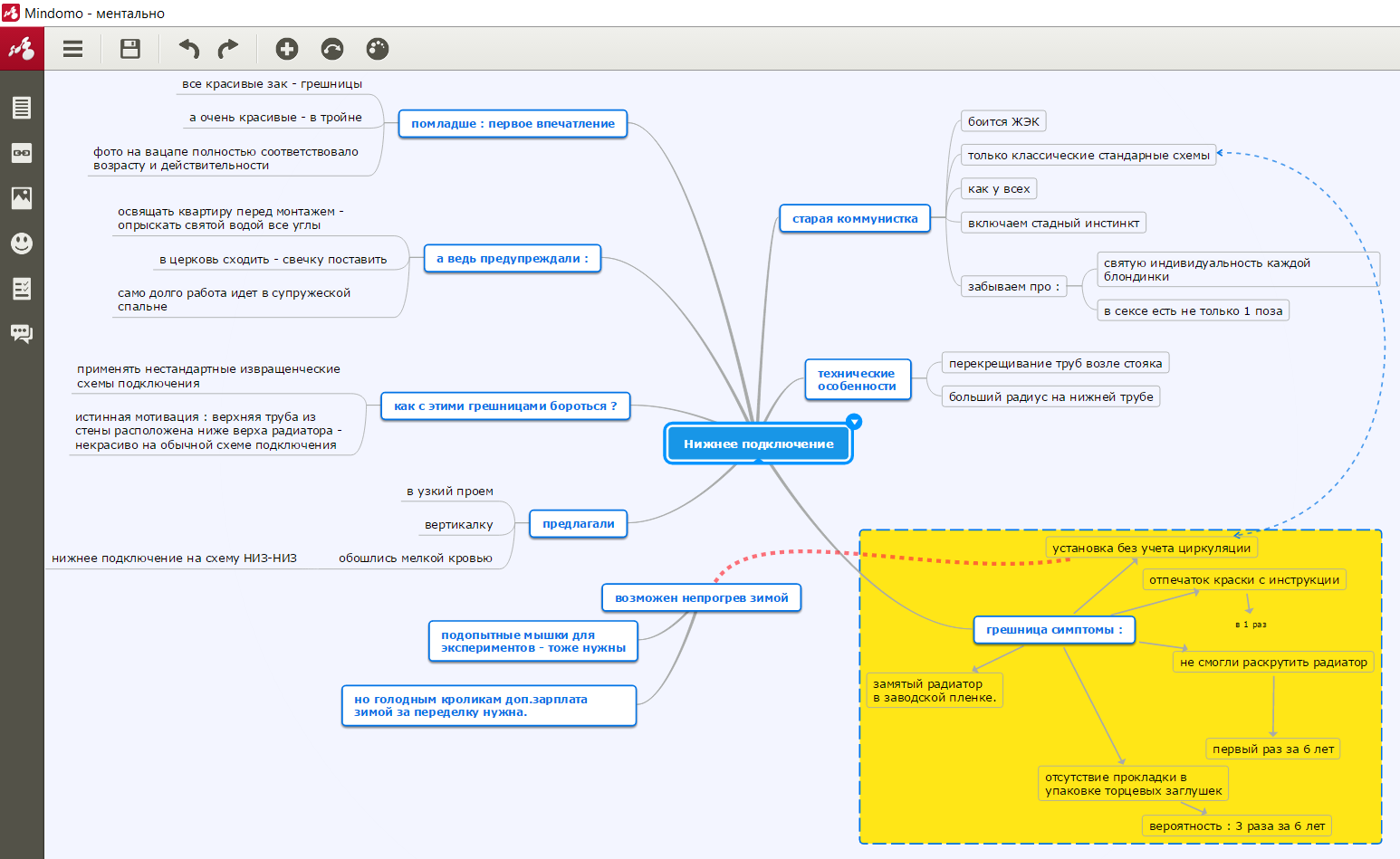

ментальные интеллект карты отопления :
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1077
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Отопление в узком проеме - Красноярский радиатор SILVER

Непрочитанное сообщение santex-SVAR » 22 дек 2017 05:48

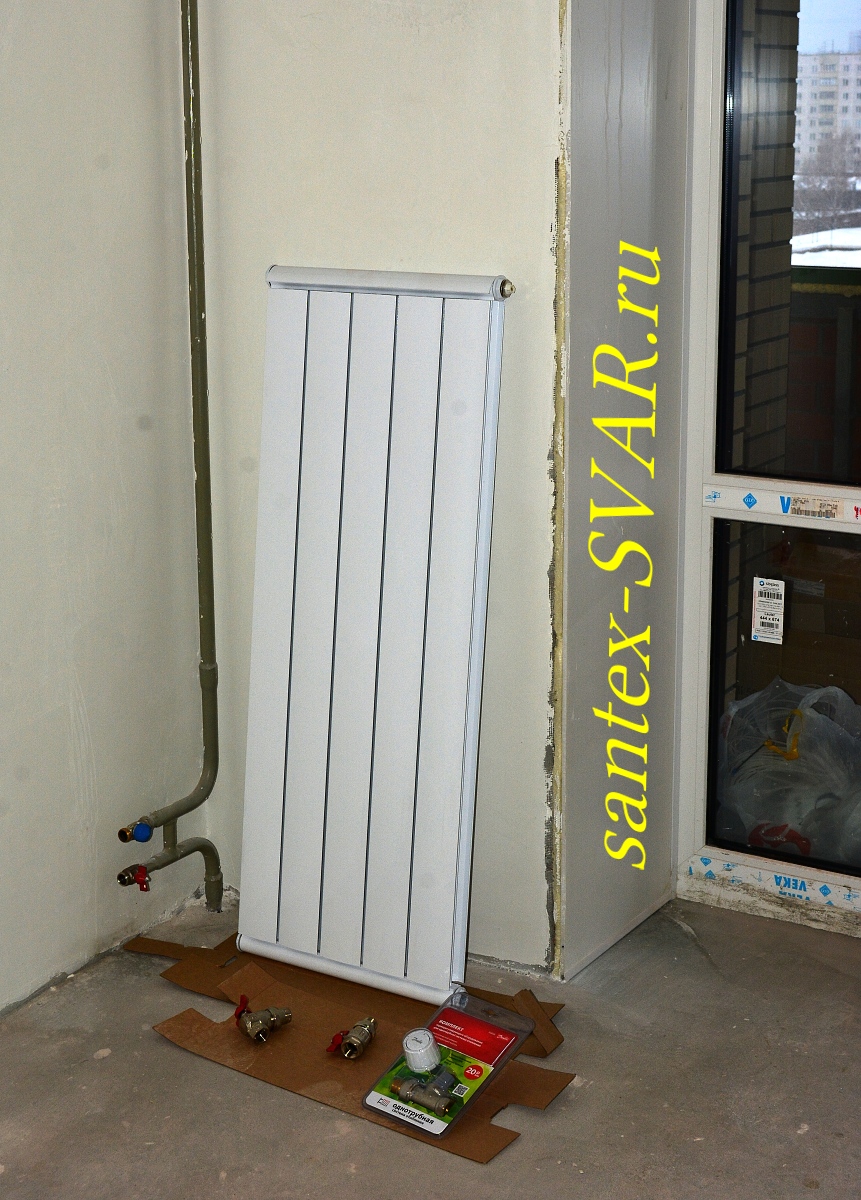

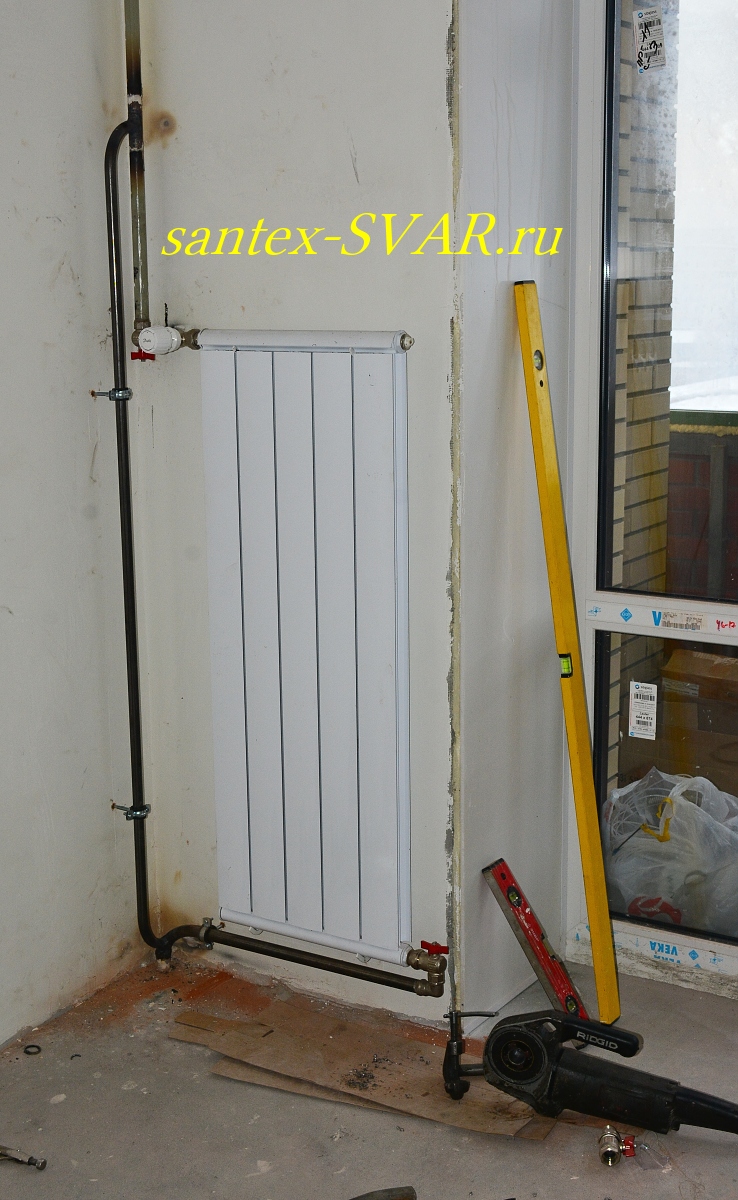

Высокий радиатор 1"200 мм высотой. от застройщика был конвектор на боковой, межкомнатной перегородке - разворот и установка на наружнюю стену.

монтаж отопления в отопительный период - зимой : за окном снег и морозы http://forum.santex-svar.ru/viewtopic.php?p=62#p62
перед батареей установлен терморегулятор Danfoss : http://forum.santex-svar.ru/viewtopic.php?p=151#p151
Радиатор в новостройке
Радиатор в новостройке
высокий радиатор силвер красноярск.jpg
перемычка нестандарт
перемычка нестандарт
Danfoss
Danfoss
Алюминиевый , тонкий радиатор из Красноярска высотой метр-двадцать : http://santexsvar.ru/blog/index.php?vys ... zkij-proem
Установка 2 SILVER в угловой комнате : http://santexsvar.ru/vysokie-radiatory-silver.html
видео формат : http://forum.santex-svar.ru/viewtopic.php?p=2362#p2362
еще варианты высоких радиаторов : http://forum.santex-svar.ru/viewtopic.php?f=6&t=21
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1077
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Danfoss - Термостат для регулировки температуры отопления.

Непрочитанное сообщение santex-SVAR » 24 дек 2017 20:29

Особенности монтажа :
danfoss регулировка температуры радиатора.jpg
термостат регулировка отопления.jpg
термостат данфосс.jpg
вместо автоматических термостатов - можно было установить ручные FAR : http://forum.santex-svar.ru/viewtopic.php?p=1136#p1136
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1077
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Сериал "Метод" - Костя Хабенский

Непрочитанное сообщение santex-SVAR » 27 июн 2018 00:02

как не стать жертвой копченного ?
рекомендации Кости Хабенского для наивных блондинок :

Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1077
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

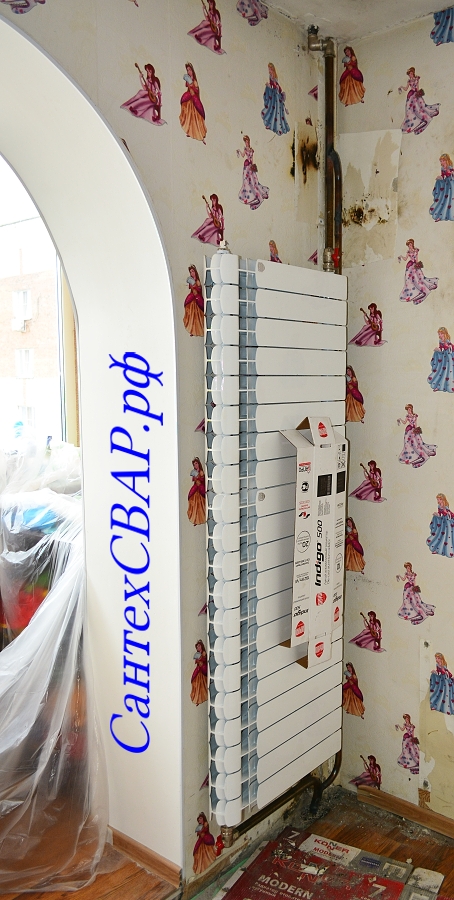

Радиатор ИНДИГО установлен вертикально в узком проеме

Непрочитанное сообщение santex-SVAR » 05 июл 2018 08:01

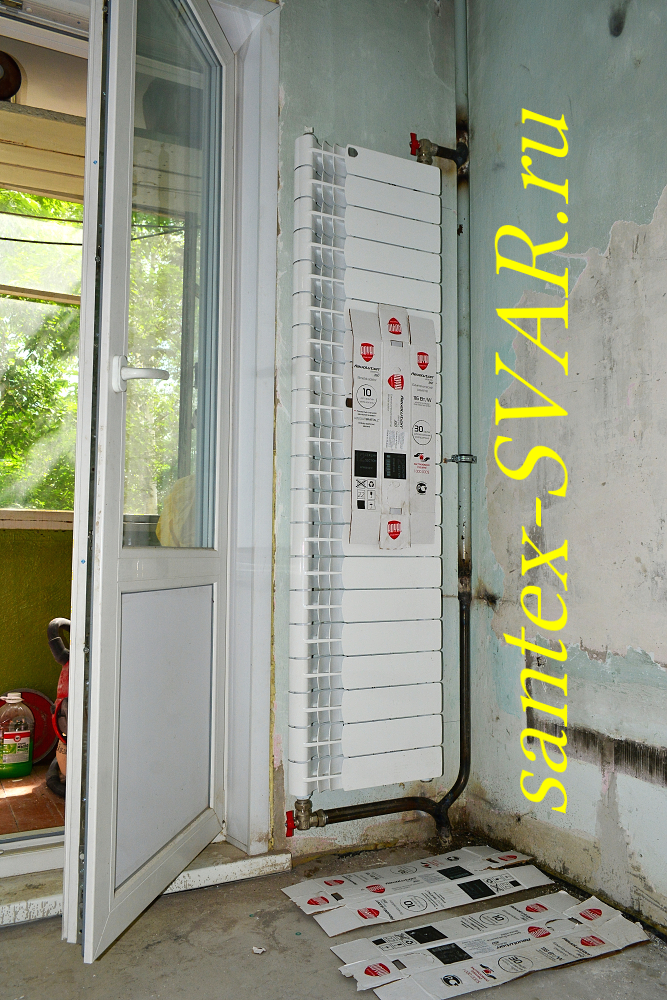

Старая батарея стояла на внутренней стене - межкомнатной перегородке и мешала мебели, вернее была закрыта высоким шкафом.
за счет открытого проема на балкон (возможно с плохим утеплением) - тепла не хватало !
новый и старый радиатор
новый и старый радиатор
задача : перенести радиатор на наружнюю стенку и уместить возможно большое количество секций : а это возможно только развернув батарею на четверть оборота

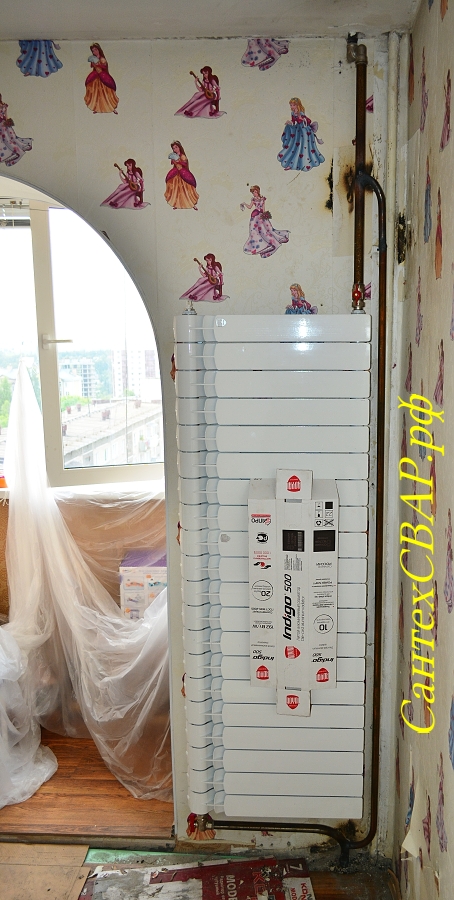

радиатор INDIGO
радиатор INDIGO
С-образный байпас
С-образный байпас
сварочные работы
сварочные работы
копченный знает не только 1 позу в сексе - если жена чуть-чуть развернется не начинает горло драть : "вай - ты такая извращенка !"
это еще мало трубы перекрученны - можно и покруче завязывать их "морскими узлами"


Особенности монтажа :
  • 1. раньше ставили так вертикально только узкие радиаторы : межосевая = 350мм. http://forum.santex-svar.ru/viewtopic.php?p=218#p218 а этот первый со стандартной высотой (при обычной горизонтальной установки) = 500мм. + 1.5 кратное увеличение мощности с того же количества секций.
    2. радиатор установлен в разрыв стояка : теплоноситель по верхнему стояку заливается прямо в батарею : самый короткий и быстрый путь. часто применяется на полотенцесушителях http://forum.santex-svar.ru/viewtopic.php?p=3271#p3271
    3. нестандартная С-образная перемычка : обводная линия. все разнообразие этих необычных байпасов http://forum.santex-svar.ru/viewtopic.php?f=9&t=27
    4. Диагональное подключение - только в вертикальном образе /не в обычном , привычном горизонтальном исполнении/ http://forum.santex-svar.ru/viewtopic.php?p=311#p311 .
и как часто происходит : уничтожили предыдущий полипропилен http://santexsvar.ru/polipropilen.html
заказчику этот полипропилен - даром не нужен : http://santexsvar.ru/index.html#PP
но наилучший вариант при совмещении комнаты с балконом - установка радиатора прямо под наружним стеклом : http://forum.santex-svar.ru/viewtopic.php?p=3235#p3235

Особенности ценообразования в Русклимате : у них есть модель ROYAL THERMO PIANOFORTE по 1"050 руб за секцию
и точно такая же по железу (полная идентичность) ROYAL THERMO PIANOFORTE TOWER уже по 1"494 /просто добавили одно слово в название/.
пиано форте.png
короче - неправильная это контора ! http://forum.santex-svar.ru/viewtopic.php?p=2369#p2369

кто из покупателей готов переплачивать больше 400 рублей за дополнительное слово на упаковке ?

заказчикам лучше самим не покупать радиаторы - или по крайней мере хотя бы посоветоваться с монтажником : http://santexsvar.ru/radiatory-otopleniya.html
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1077
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Re: Узкий проем - нехватка места. Как правильно заменить радиатор отопления.

Непрочитанное сообщение santex-SVAR » 06 янв 2020 13:21

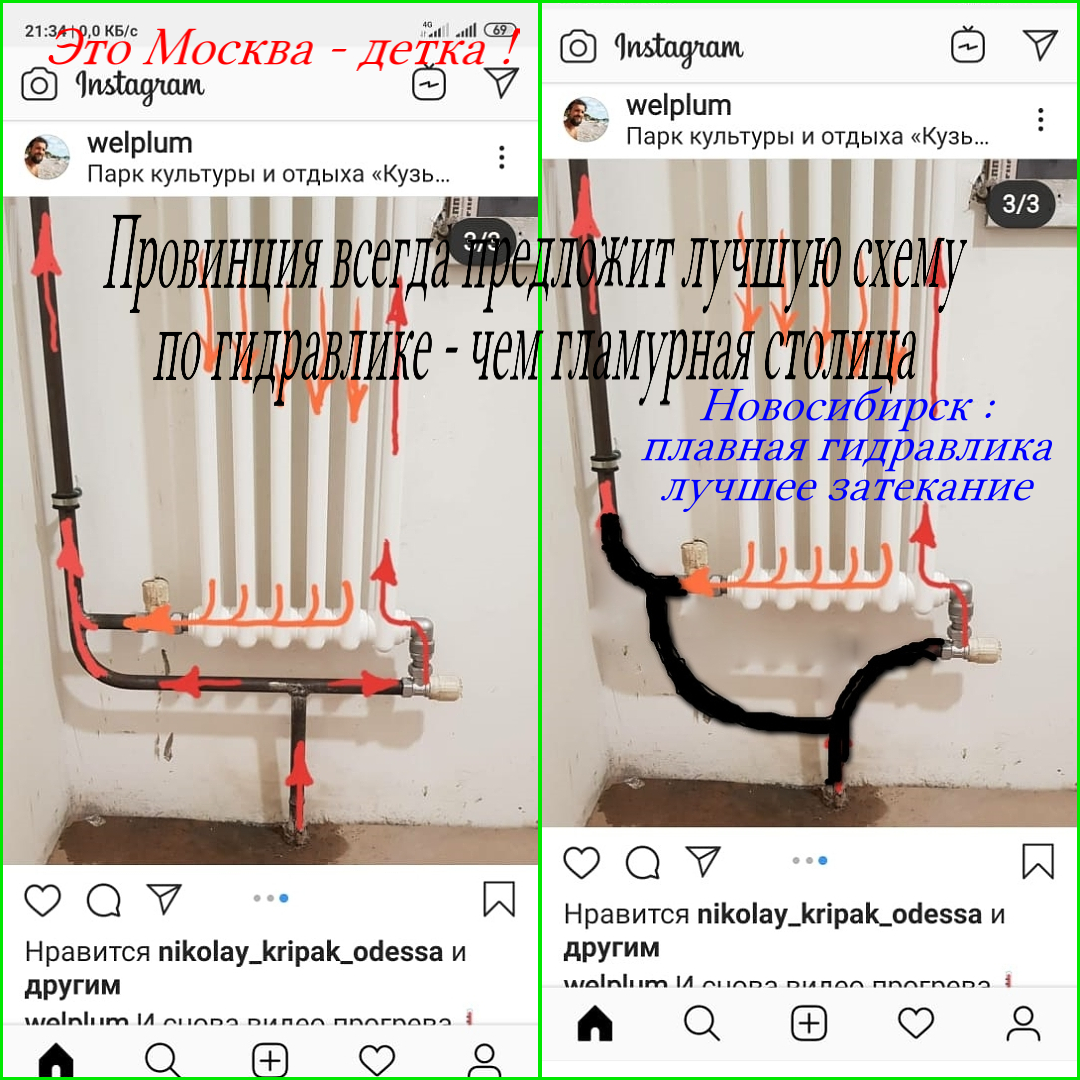

Грызня : Москва - Новосиб.
Где применяют лучшие схемы подключения : по гидравлике - меньше тормозов (местные сопротивления на резких изгибах) и большая теплоотдача за счет лучшего затекания в радиатор ?

Гламурная Москва : Вся такая квадратно-гнездовая на перпендикулярах /как Уазик/, им чужд Био-дизайн на плавных обводах-поворотах (как корейские авто). Сразу видно все сделано - в упрощенном варианте : не напрягая мозги (большая часть извилин озабочена гламуром - а не теплоотдачей батарей). это называется : через "От"ебись"

Новосибирсий метаморфоз "нижнего подключения" - лучше работает при любой направлении циркуляции (независимо от подачи) - большее затекание теплоносителя в радиатор , чем в байпас. И есть возможность уменьшить перемычку на 1 размер.

Плавные повороты - это меньшие гидравлические тормоза, чем на московских перпендикулярных стыках.

Новосибирск всегда перепрыгивает Москву по схемам подключения !
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм

santex-SVAR
Сообщения: 1077
Зарегистрирован: 20 ноя 2015 23:10
Контактная информация:

Re: Узкий проем - нехватка места. Как правильно заменить радиатор отопления.

Непрочитанное сообщение santex-SVAR » 07 янв 2020 12:01

Часто заказчики попадаются: всякие вахтовики, переселенцы и северные студенты. Весь Дальний восток - рвется в Новосибирск.
Уже привыкли работать дистанционно: согласования и советы по мобиле, ключи под ковриком или в почтовом ящике, отчетность по вацапе и оплата на банковскую карту - и заказчик нам вживую вообще не нужен!


Иркутский прямо сказал : радиаторы покупать надо в @vodoley-santehnika /это самые крутые монополисты в нашем регионе/. Ну я пошел, а там такие жаб-жабычи сидят: монтажников ваще не уважают - скидку минимальную дают (гроши какие то), возможно магазин рассчитан на конечного потребителя... но находится в промзоне.

Радиатор fondital хороший - но лучше я буду покупать аналоги по теплоотдаче у других торгашей, в @variant_a_nsk на бедных шабашников-калымщиков молятся и не обижают: всегда подкинут капусту голодным кроликам.


И хай этот "Водолей" вбухивает в рекламу - баннеры по всему городу висят...

Экстремальный вариант - максимальная теплоотдача в узких проемах на нижней подаче с переключением на транзитный стояк : http://www.santexsvar.ru/vysokie-radiatory-silver.php (радиаторы на рубль-двадцать)
Замена радиаторов на сварке с трубогибом в Новосибирске.
+ консультации по схемам отопления для других регионов.
моб.тел: +79130067864 . тел: +79232200840 ВАЦАПА+Телеграмм
