Удлинитель потока - куда поставить и где купить?

[santex-SVAR]

удлинителем протока и нижней подачей по стояку отопления обычно начинают интересоваться когда :
"в квартире холодно - радиатор не греет" - лучше эту проблему с отоплением решать комплексно!

[santex-SVAR]

Удлинитель протока имеет много вариаций исполнения :

если бы хирурги перебирали варианты ?

[santex-SVAR]

переделка отопления зимой - ЖЭК не надо напрягать : легко сделать без сброса стояков .

схема "Перехлест" - взамен удлинителя протока : замена направления движения воды в батарее.
перемена направления циркуляции теплоносителя.

[santex-SVAR]

На удлинителе не согреешься - максимально не раскочегаришь отопление.
для мощной эффективности - существуют другие решения : http://www.santexsvar.ru/batarei-holodn ... #udlinitel

пришли на заказ - переделывать через год монтаж конкурентов.
Раз клиент нас позвал - то на своей шкуре зимой испытал этот самый удлинитель.
толку от него никакого : только козлячий-молочный !

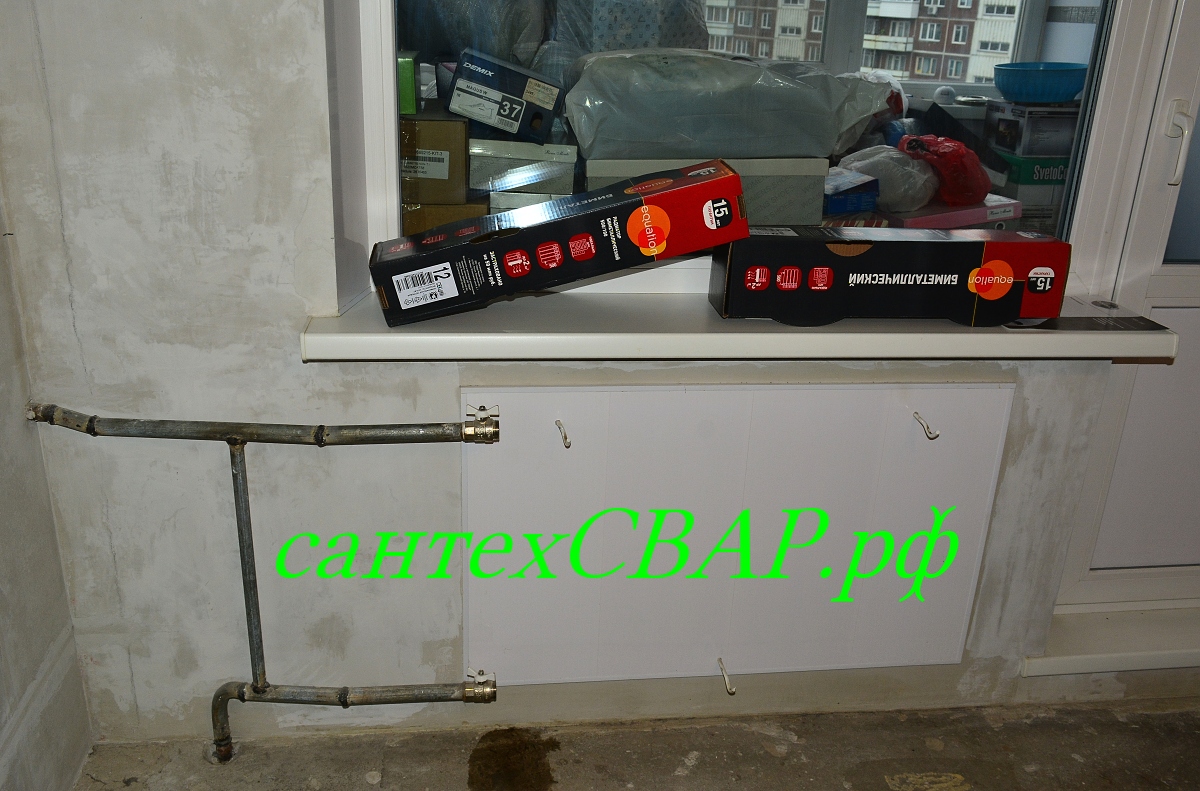

радиатор из Леруа Мерлен

схема стандарт

другая комната

• 1. радиатор РИФАР Форза на 10 секций был подключен на обычную схему , хотя на последнем этаже лучше применять другую http://forum.santex-svar.ru/viewtopic.php?f=2&t=2

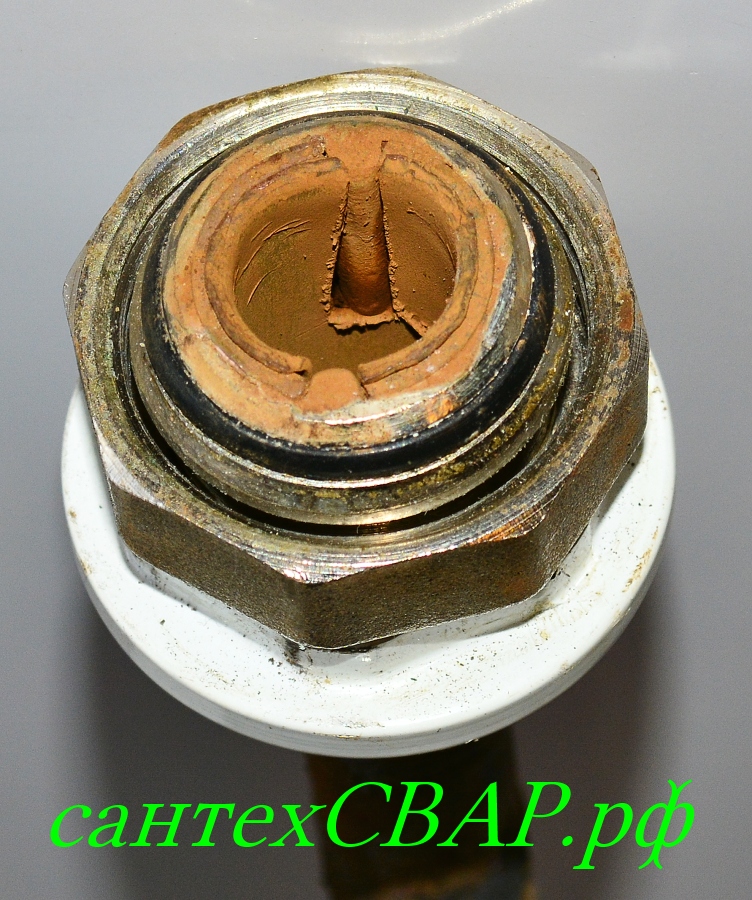

  2. перенесли эти 10 секций в другую комнату вместо 6. и при замене кранов - нашли внутри удлинитель протока
  3. новый радиатор EQUATION на 12 секций. http://forum.santex-svar.ru/viewtopic.php?p=3186#p3186
  4. на б/у радиатор - 2 секции не прикрутишь , и чтоб не выкидывать на мусорку - лучше установить в другой комнате : типа добавили еще 4 секции.

новая схема - диагональный перехлест : http://forum.santex-svar.ru/viewtopic.php?f=5&t=18

этот Эквацион производит РИФАР для Леруа Мерлен. та же самая форза - только под другим торговым названием : полностью одинаковые.
очень мощные батареи с развитыми конвективными поверхностями.

и по сравнению с дешевыми радиаторами из Китая http://forum.santex-svar.ru/viewtopic.php?p=1448#p1448

[santex-SVAR]

[santex-SVAR]

продолжение обсуждений этого монтажа в коментариях с социальной сети ВКонтакте :

еще одно безпантовое решение для разгона отопления или холодные бтареи при горячих стояках : закрыть перемычку или поставить 3 кран на байпас .

сказка про удлинение провисающих запчастей : кому длины не хватает - а сильно хочется всунуть до самых гланд
http://forum.santex-svar.ru/viewtopic.php?p=3236#p3236

[santex-SVAR]

Нижнее подключение на термограмме с тепловизора :

[santex-SVAR]

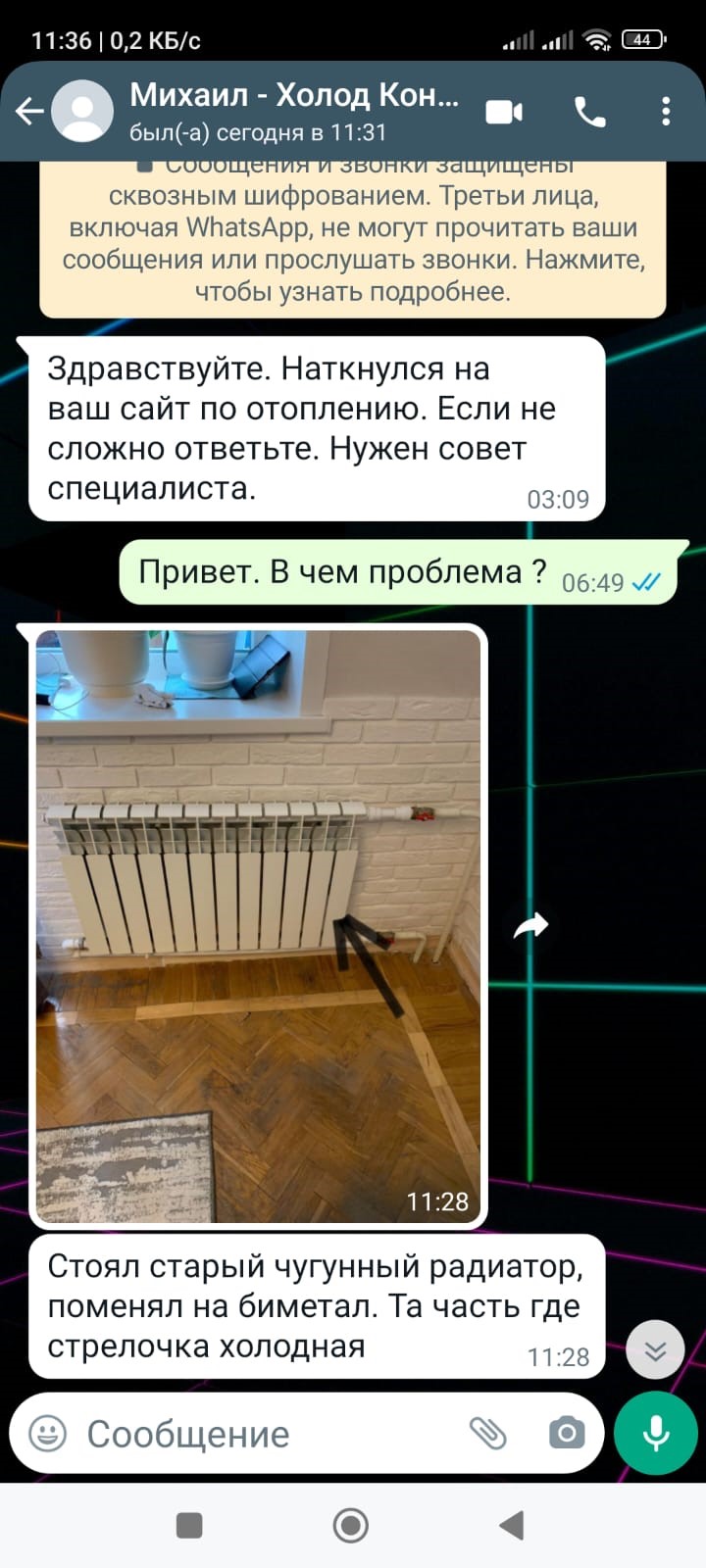

Из консультаций по вацапе : фото проблемы от замерзающих

Скрин с вацапы

фото крупно

Не спасает ни : отсутствие перемычки, ни отсутствия байпаса - вся вода бежит через радиатор.
Вывод :
3 закрытый кран на перемычке - бесполезен,
диагонали - бывают разные и несовместимы по гидравлике. http://сантехсвар.рф/viewtopic.php?p=3349#p3349
При неправильной диагонали : также вода движется снизу вверх внутри радиатора.
А на пластике еще получается заужение проходного сечения против стальной трубы : за счет большей толщины стенки.
https://santexsvar.ru/blog/index.php?za ... otopleniya

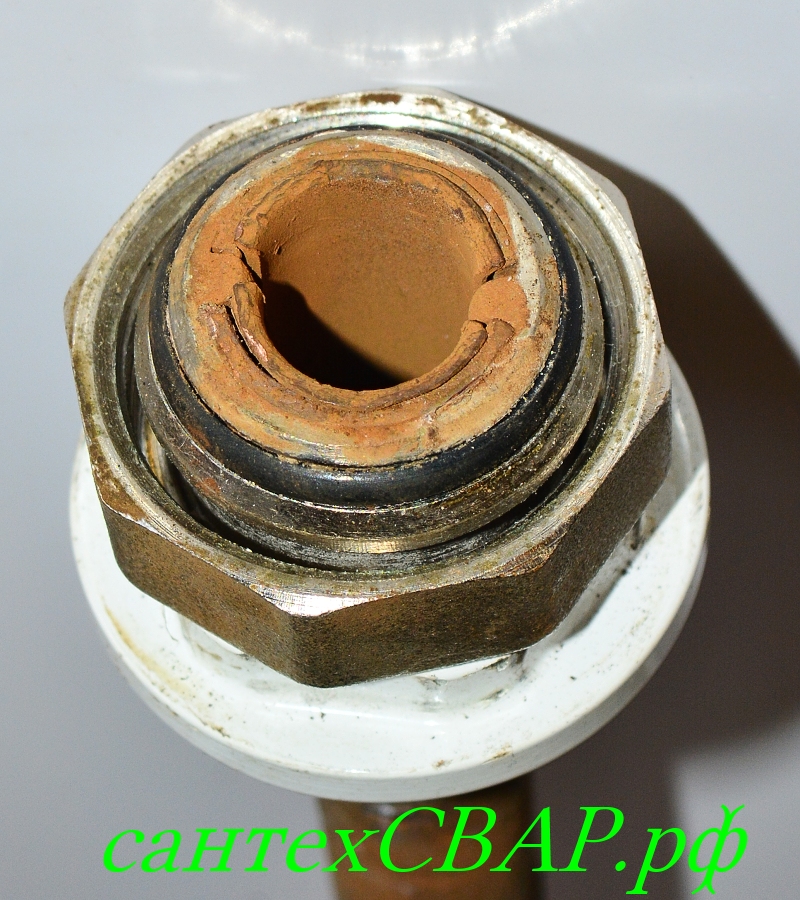

Сравниваем внутри диаметры

Первое сообщение - в 3 часа ночи. Это регион московского времени
Клиент - не в Сибири
Пора уже переезжать в МСК или Питер. И там подымать многократно
"Самые отмороженные сибирские сварщики - проверенные на сибирских морозах : разкочегарят и обогреют замерзающих москвичек."
Хороший рекламный слоган.

В данном случае были горячие первые 2-3 секции возле стояка - а стали с другой стороны : слева .

И больше ничего не поменялось - средние секции так же плохо греют
По сути : неправильная диагональ - это тот же самый удлинитель потока. Никак не помогает.
Удлинитель внутри радиатора ещё хуже чем наружняя труба под батареей : разделяет коллектор на 2 диаметра - половинит проходное сечение.

Социальная диагностика - по фотке как установлен радиатор :
1. Зачем вставки прослабленного полипропилена перед радиатором ? - экономия на сварщике !
Главное дешевле - надежность на последнем этаже вообще не нужна : нижних соседей, а вернее их ремонт - вообще не жалко.
2. Нет перемычки перед радиатором - можно закрыть кран и застопорить весь стояк : все соседи замерзнут.
Причина та же : экономия - ведь не хватает бабла на айфон, еженедельный пивнарь и отдых в Турции.
3. Радиатор видно стоит дешевый : минимальные конвективные поверхности внутри - через верхние щели проглядывается переизбыток воздуха. Опять ЖАБ-Жабыч. Но собственная кожа - такое жмотство не понимает, а печенка голосует за пивнарь почаще.
4. Слева-снизу стоит пластиковая американка под плоскую прокладку - крайне ненадежно : обычная конусная американка с резиновым колечком - намного надежней, но она стоит дороже.

И он хотел получить консультацию бесплатно : очень многие мечтают о простых честных давалках.
Народ как то не хочет мозги оплачивать - Знания, и вообще наука не нужна. Как то проще оплачивать физический труд мышцами - чем интеллектуальный. Работяги ценятся больше чем консультанты, репетиторы или адвокаты.

[santex-SVAR]

Удлинитель потока как видно на тепловизоре : до и после установки в верх радиатора

до удлинителя

Удлинитель в верху батареи

Ничего особо не улучшилось : дальний нижний угол не прокачивает.
Удлинитель бесполезная развлекалочка : так как не меняет вертикальную циркуляцию внутри батареи : движняк остается тот же самый снизу-вверх
