Диагональ - длинные крокодилы. Н=350 мм.

[santex-SVAR]

Низкие радиаторы устанавливаются когда не хватает высоты подоконника или необходима длина батареи 70% от светового проема.
При любой высоте радиатора когда секций больше 8 - т.е : 10 - 12 и больше необходимо подключать по диагональной схеме :
получается последовательное подключение. но можно сделать и параллельное /стояки между радиаторами/.

это схема для общего случая : несколько батарей подряд,
при 1 радиаторе визуально выкидываем промежуток между радиаторами (трубы между ними):

стояки от застройщика меняются местами /подача и обратка/ и будут зашиты в короб.
Для подключения 2 радиаторов обязательно:

• между радиаторами 2 трубы.
  залив в теплоносителя в верх одного радиатора, слив с низа другого.
  и перемычка между кранами.

[santex-SVAR]

эти узкие радиаторы на 350 мм - можно и вертикально поставить.

использовали радиатор с сверхвысоким давлением 20 атм - обычно у всех алюминиевых 16 атм.

[santex-SVAR]

биметалл радиатор Рифар Монолит бывает не только стандартной высоты 500 мм.
схема монтажа ПЕРЕХЛЕСТ - нижняя подача по стояку.

[santex-SVAR]

Монтаж алюминиевого радиатора BRIXIS на диагональ : для равномерного прогрева всех 16 секций.
на последнем этаже - установили и 20 секций на диагональ.

самое важное в диагональной схеме : не путать 2 абсолютно разные схемы для верхней и нижней подачи.
и нижняя труба должна идти прямолинейно от радиатора на стояк .
нельзя делать мусоросборник (шламосборник) - мешок, где будет скапливаться вся грязь, взвесь, окалина, ржавчина от грязного теплоносителя.
хотя в Москве сварщик SanSvar - это активно практикует (такая мина замедленного действия) :

[santex-SVAR]

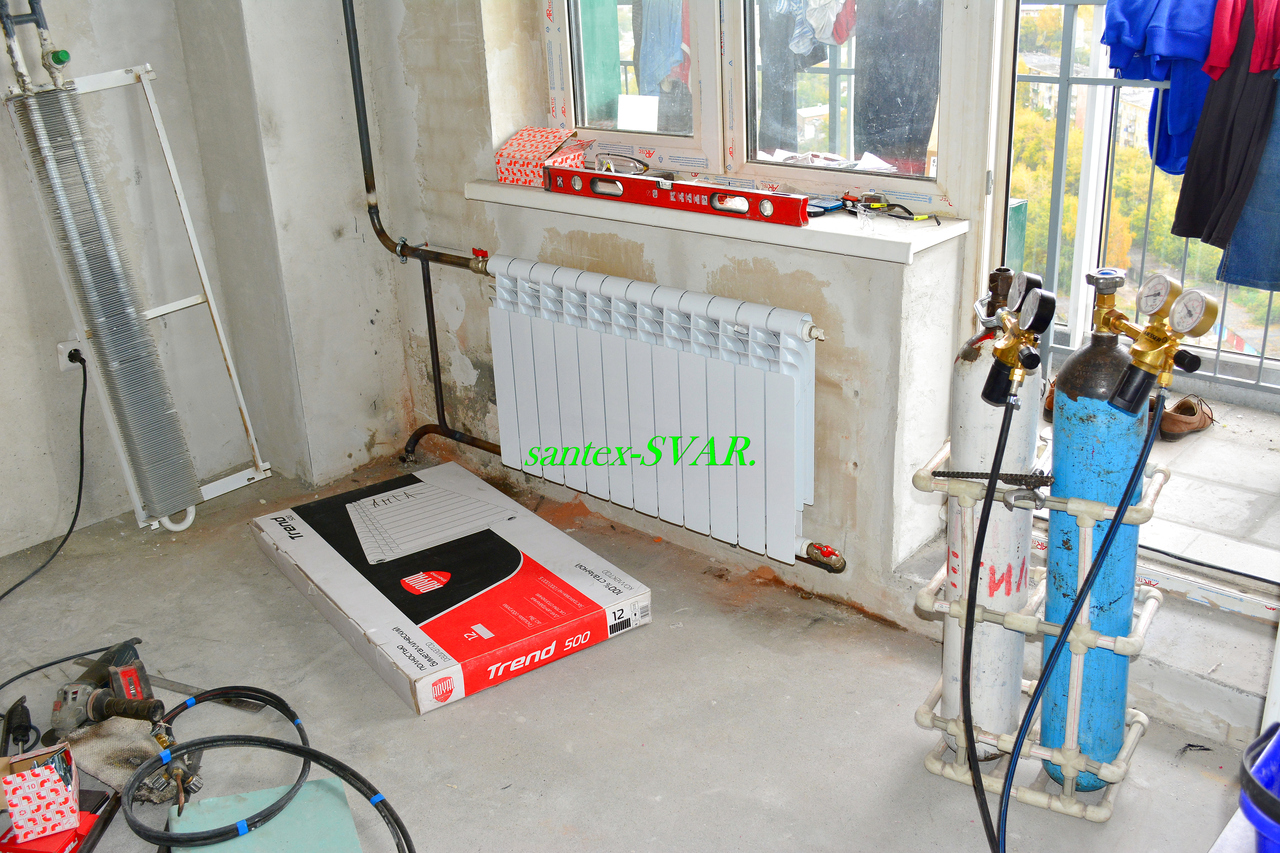

Диагональная схема подключения биметалл радиатора.

косячные стояки от застройщика :

Бывают в жизни огорчения.
в одной из новостроек - то ли поектировщики , то ли подрядчики у застройщика работали
с очень большой фантазией : творчески отнеслись к стоякам отопления.
короче : очень заботливые попались - побеспокоились заранее о доп.работах для отделочников (зашить стояки в короба).
на 14 этаже - 25 этажки проходит граница 2 зон отопления.
транзитный стояк и обратка меняются местами , да и межосевое растояние выводов нестандартное : меньше обычной 5-сотки.
а зак довольный и счастливый : на других этажах - стояки еще более косячные : конкретно ЖЕСТЬ ! а здесь еще типа по-божески сделаны.

из окон этой квартиры открывался пейзаж на Ипподромскую :

[santex-SVAR]

Установка радиатора отопления на диагональ.
отличие от московской : нижний кран на батареи стоит не вертикально , а под углом к стене.
нижняя труба подтягивается за радиатор - менее видна.
а в Москве предпочитают ее выставлять напоказ : смотрите какой у меня длинный ... !

это диагональное подключение для верхней подачи - на нижней она не работает.

а в столице расказывают лживые сказки : что все ништяк работает , типа универсальная схема.

и даже продолжают "с пеной у рта" это доказывать:

Пользователь Mazayac написал:

SanSvar, весь форум уже заспамлен этими неполноценными фотографиями. Что, клиентов в кризис стало мало?
Никакой пользы от такой диагонали при нижней подаче нет и быть не может!

SanSvar:

при нижней подачи диагональ работает на УРА...
если кто то забыл, то напомню, один неверующий Фома с форума уже приезжал на мой объект с тестером для опровержения моих слов, но вернулся он с подтверждением того что я ПРАВ!!! и всё прекрасно прогревается

[santex-SVAR]

переделка диагональной схемы из-за направления циркуляции : с верхней подачи на нижнюю.
подключение радиатора на универсальную схему НИЗ-НИЗ (с потерей теплоотдачи до 30%)

эта схема хорошо бы работала при верхней подачи - но и при нижней жестко уходила в отказ - непрогрев радиатора.
конечный вариант:

[santex-SVAR]

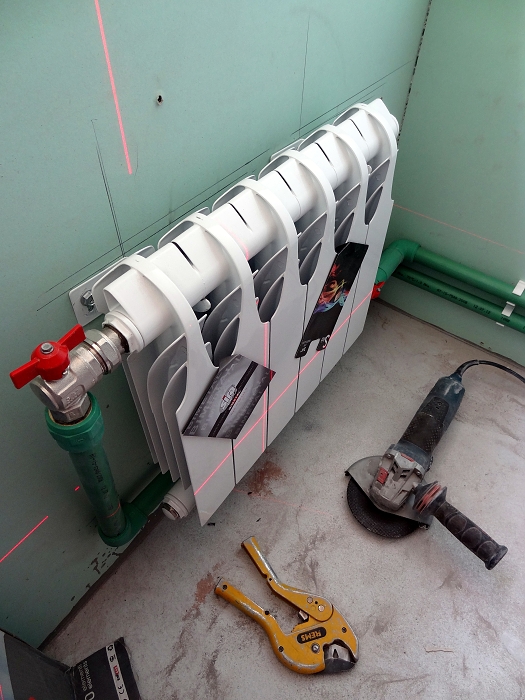

монтаж отопления балкона.
биметалл СИРА Гладиатор - диагональное подключение на полипропилен.

[santex-SVAR]

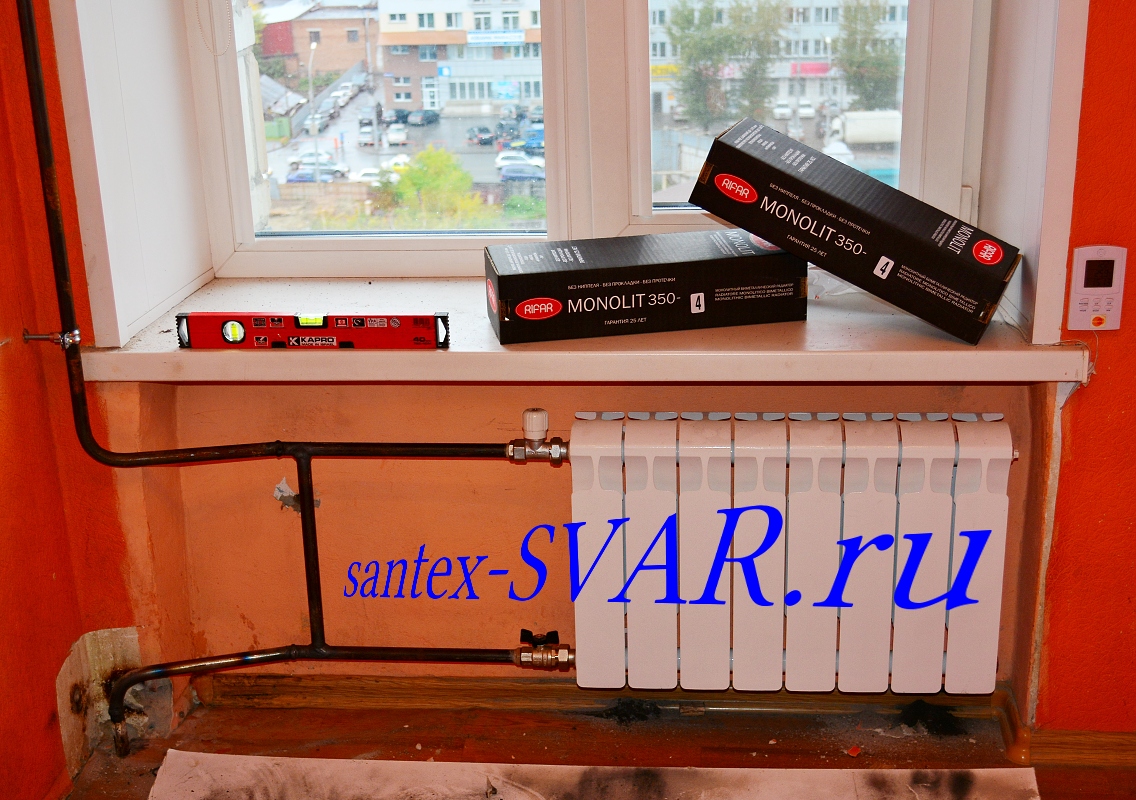

очень низкий поддоконник - обычный радиатор Н=500 мм (межосевое) не влезал.
монтаж биметалл радиатора RIFAR Monolit с меньшей высотой = 350 мм

установка в нишу часто применяется приремонте отопления хрущевок.

[santex-SVAR]

Монтаж отопления в сталинке - очень низкие поддоконники : обычная чугунная батарея 500 мм стояла на полу без зазора.
истинная мотивация замены : не пролазил ламинат.

дизайнерский радиатор с необычными верхними конвекционными щелями :
