Чугунные батареи отопления.

[santex-SVAR]

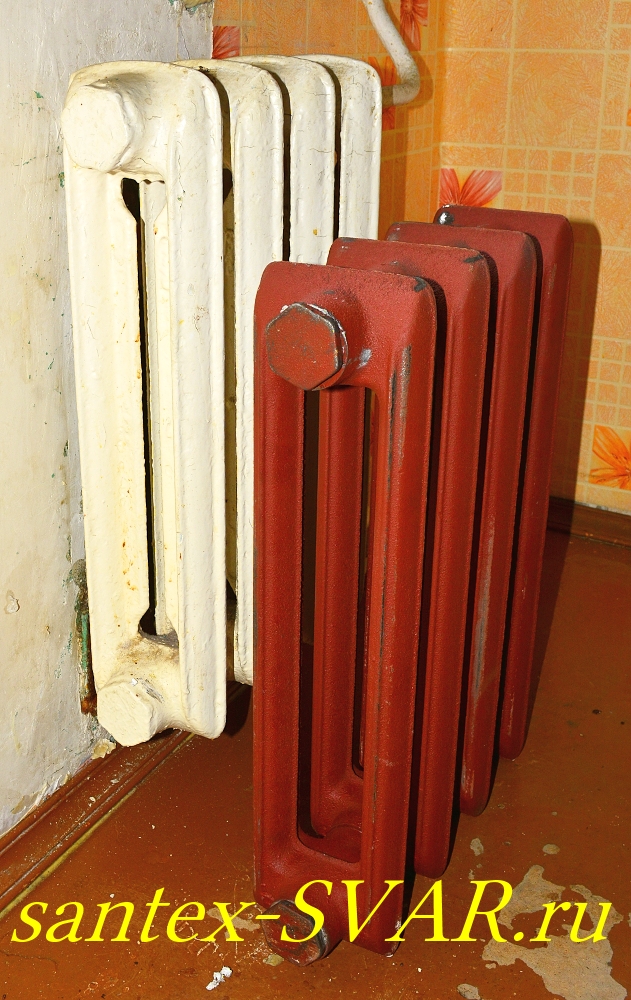

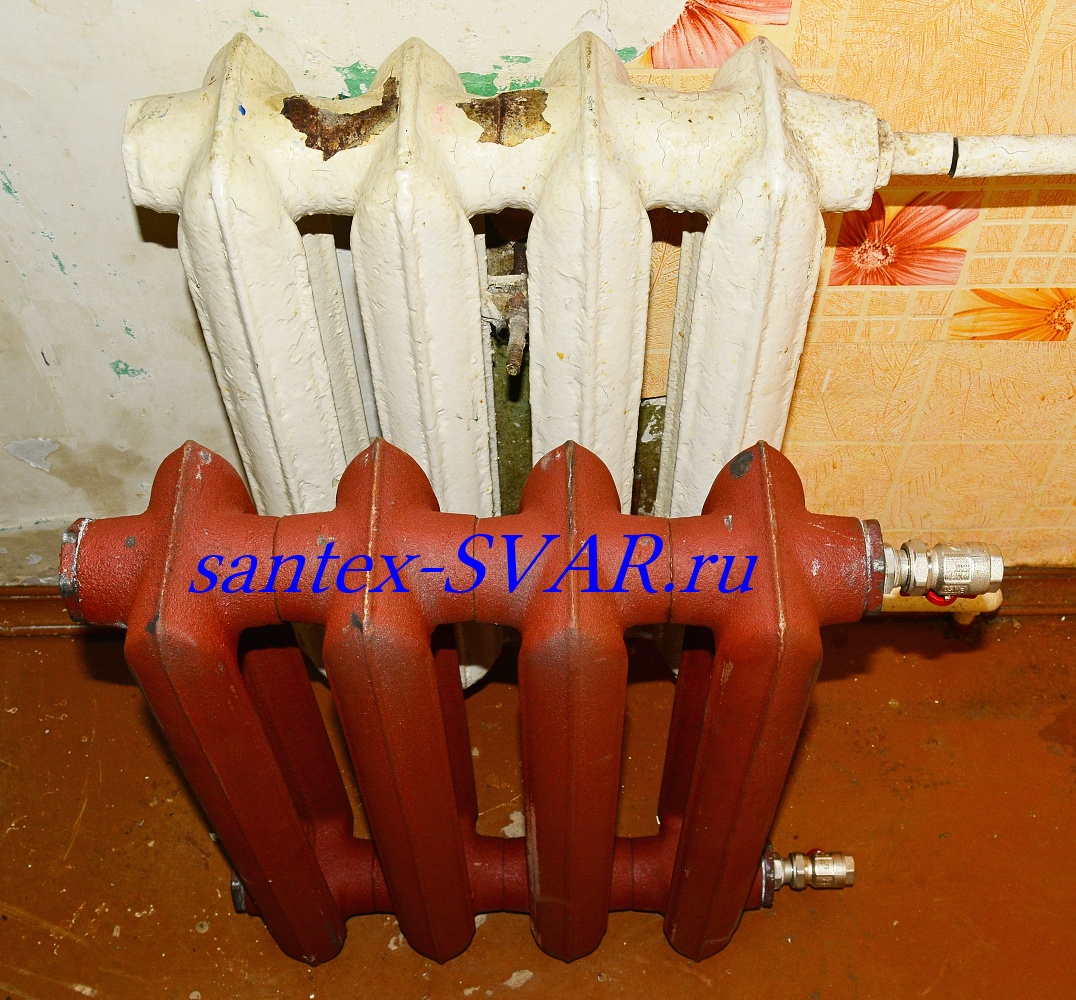

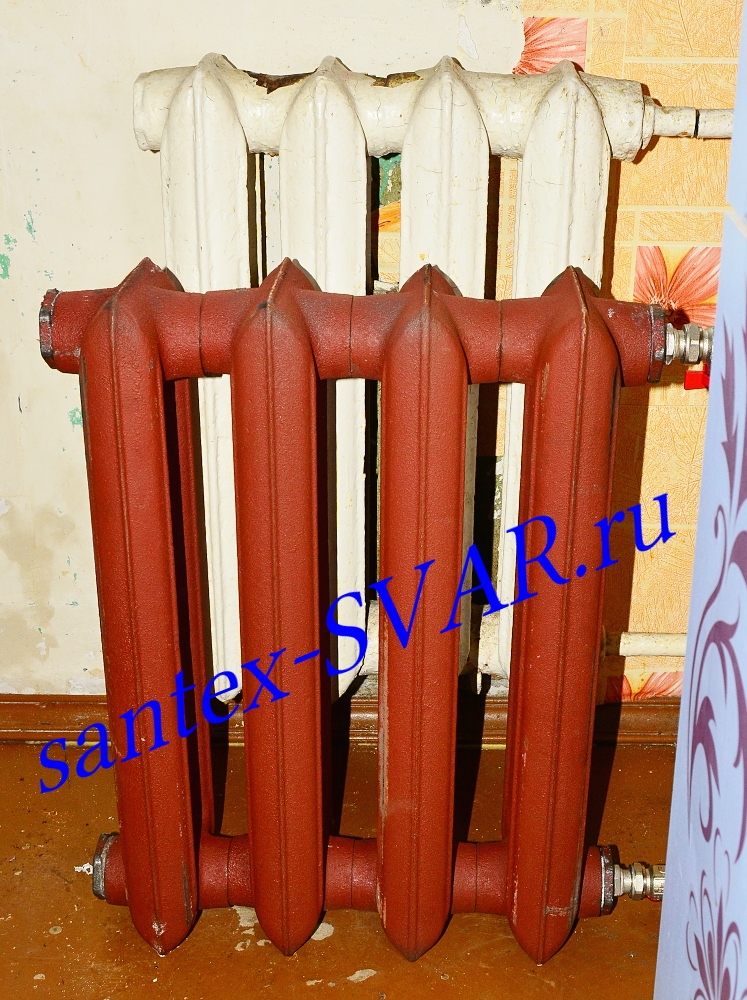

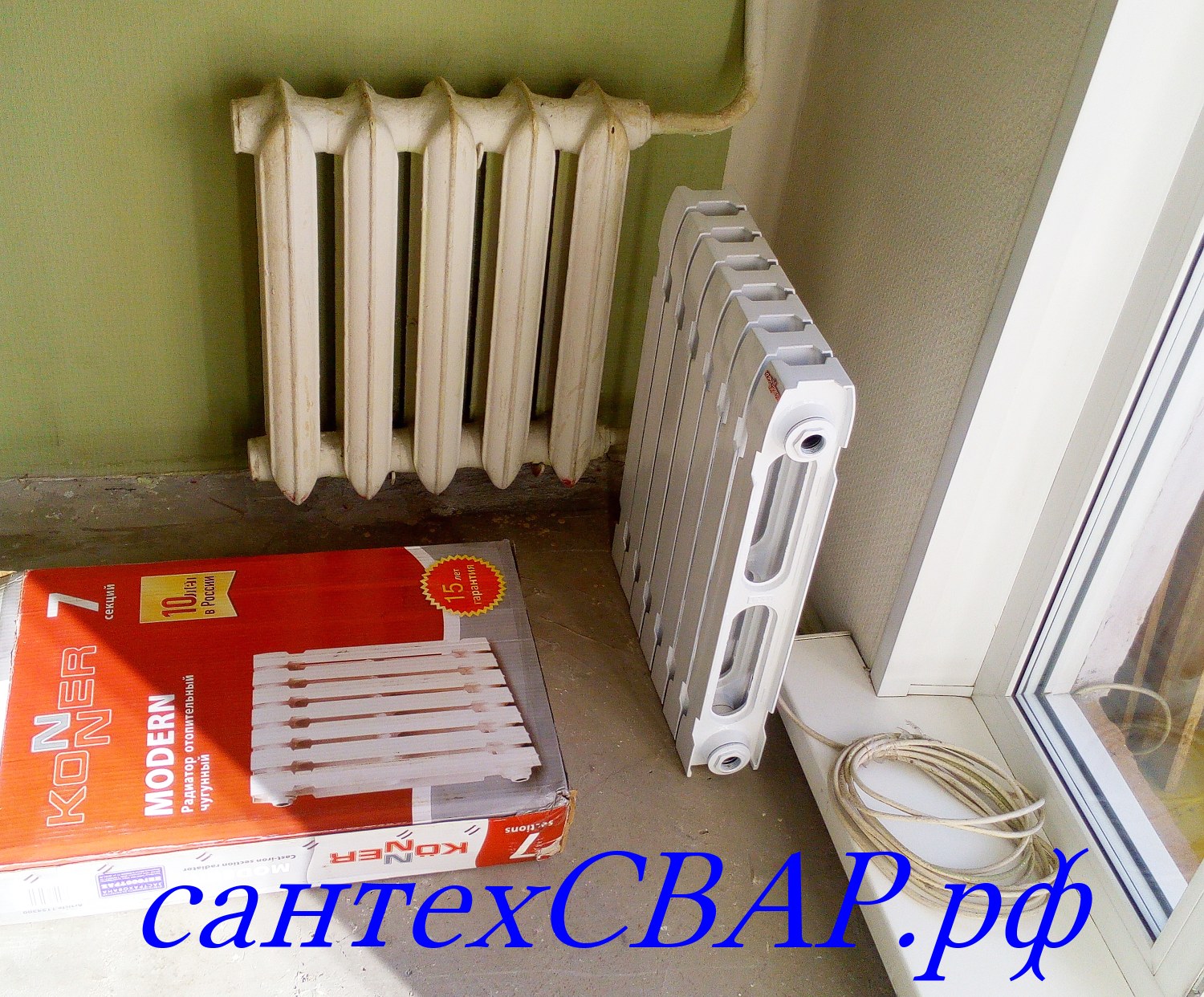

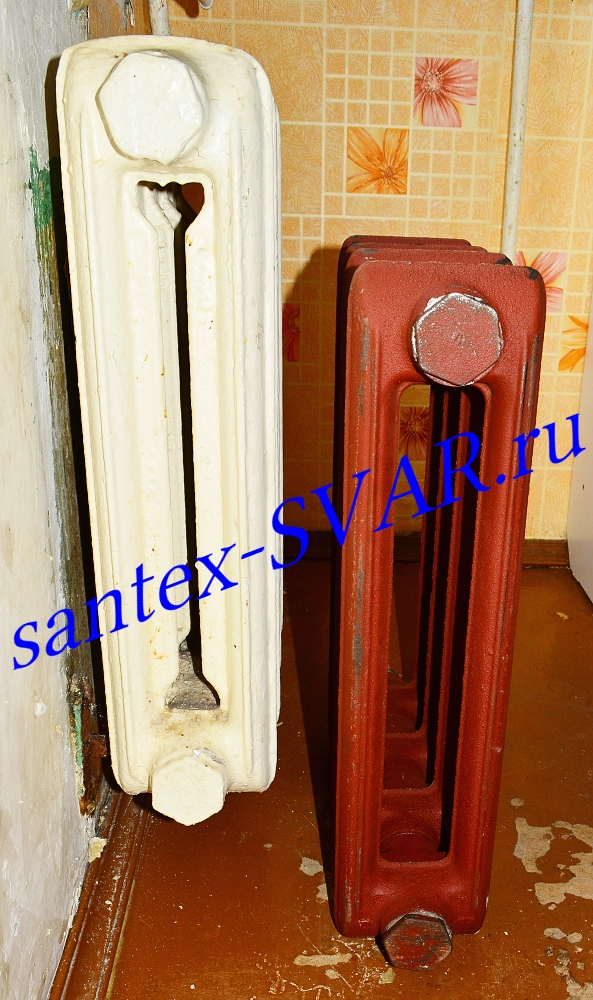

Чугунные батареи : старая и новая - сравнение дизайна.

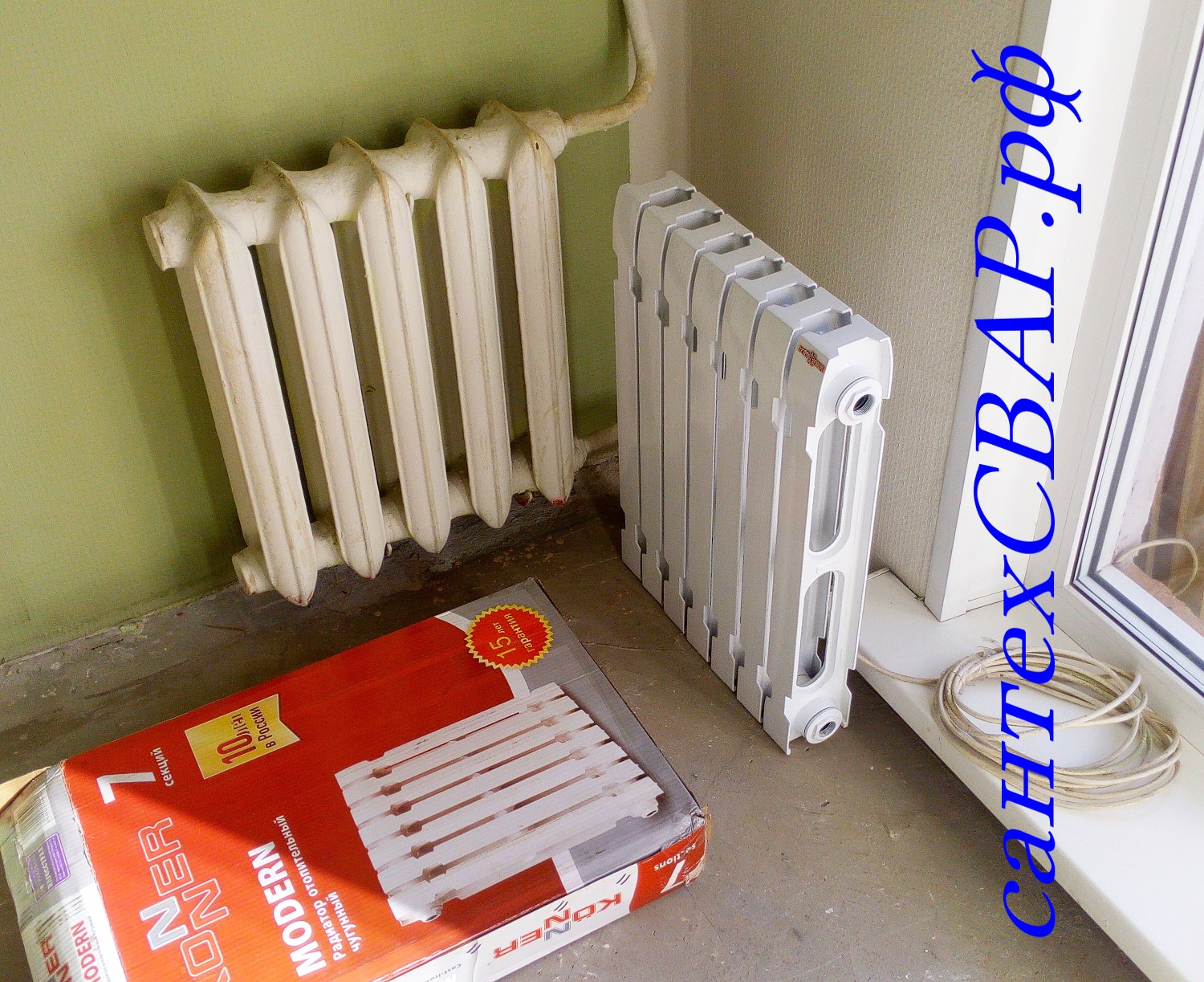

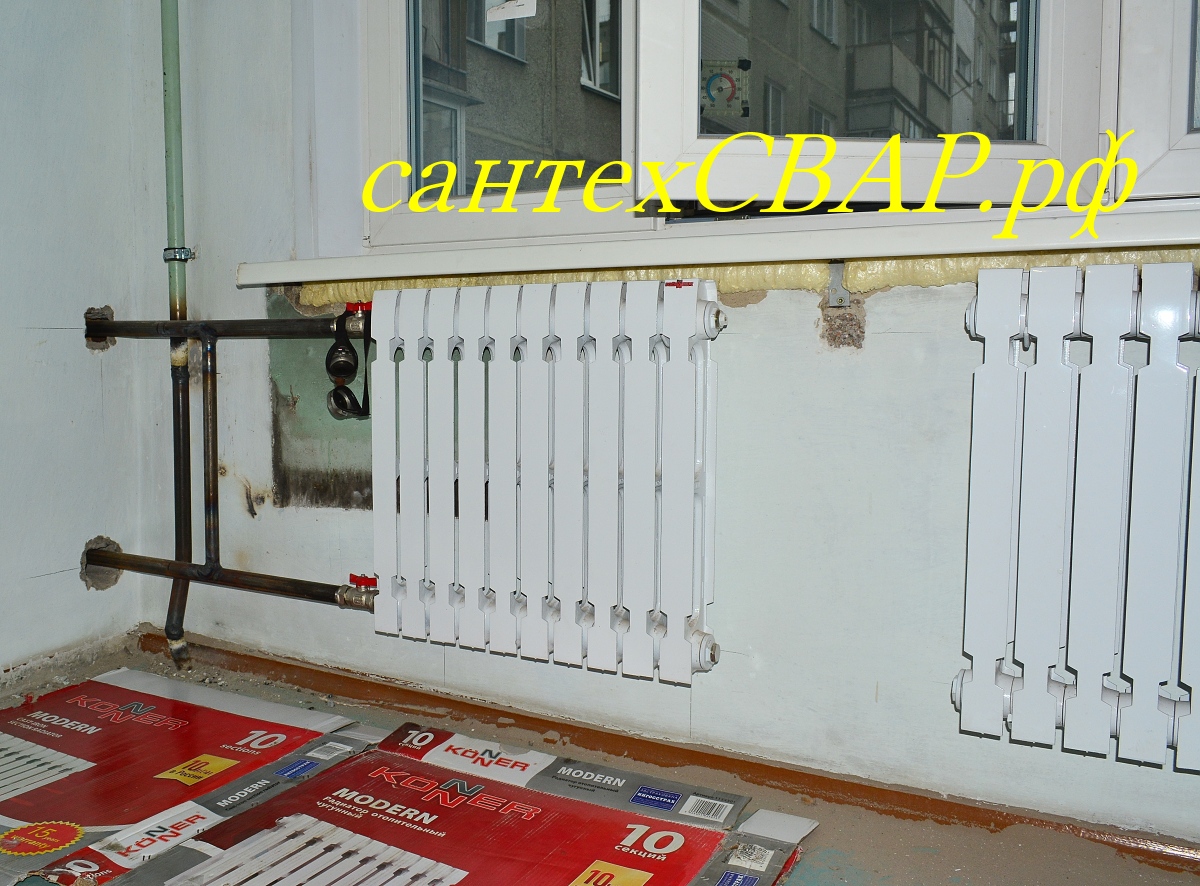

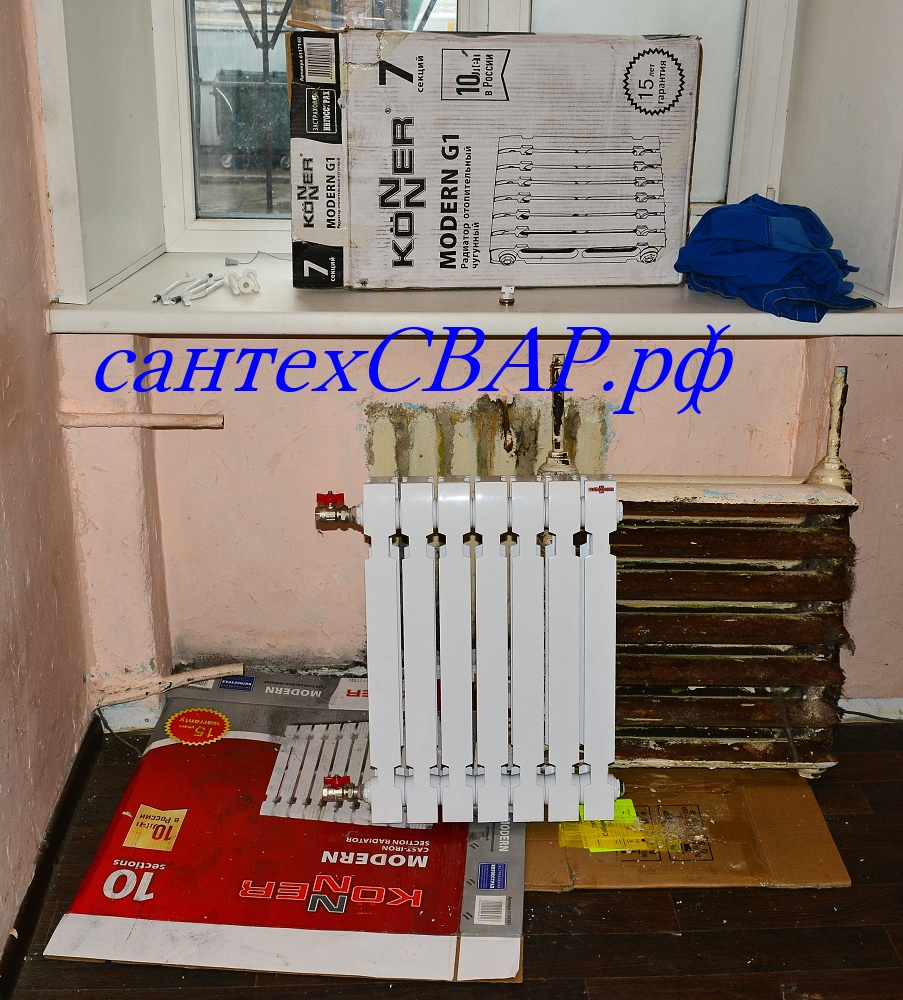

Монтаж KONNER Modern - в "Узкий проем" : нехватка габаритов стены.

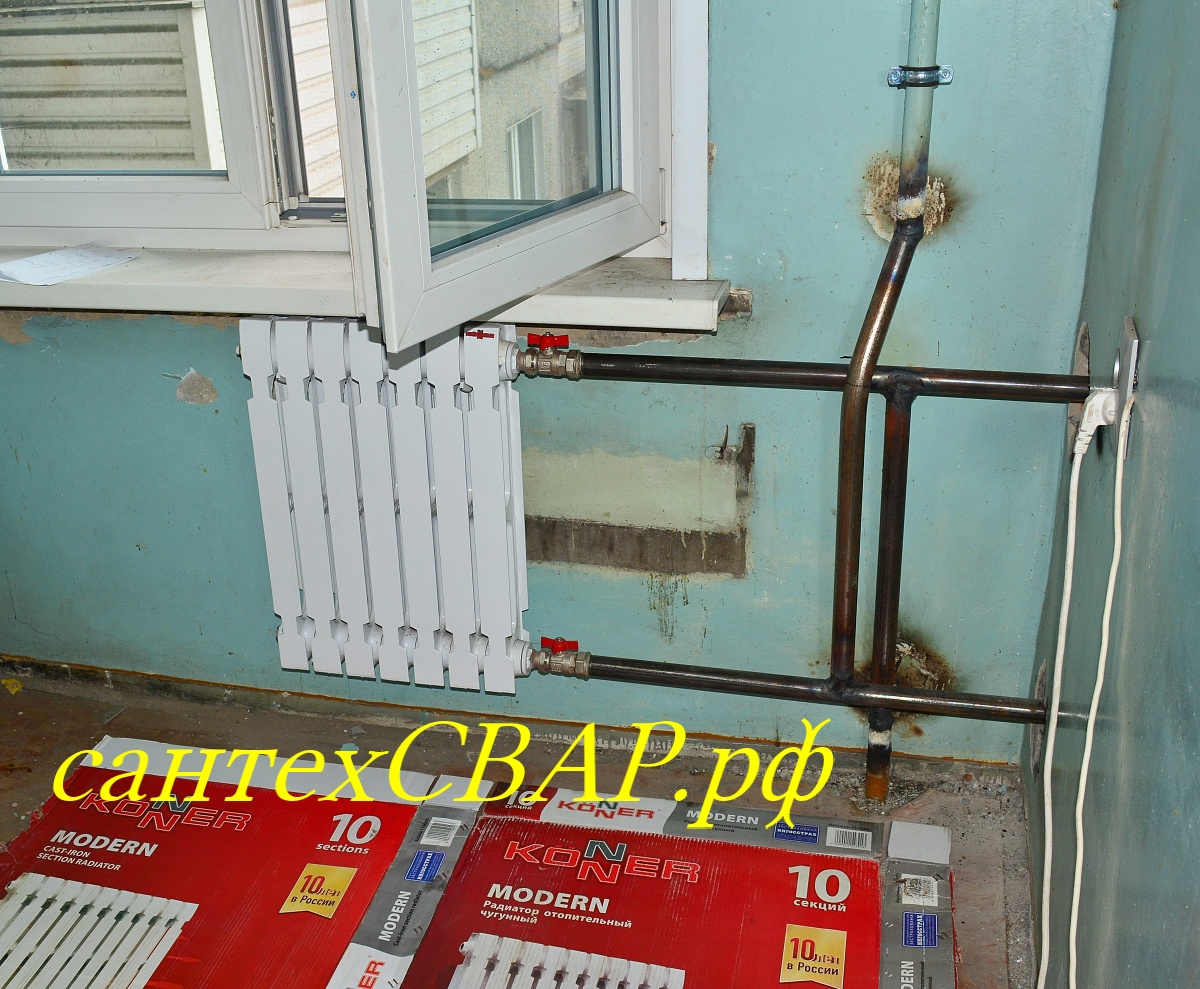

установка макси близко на стояк - через разворот перемычки.

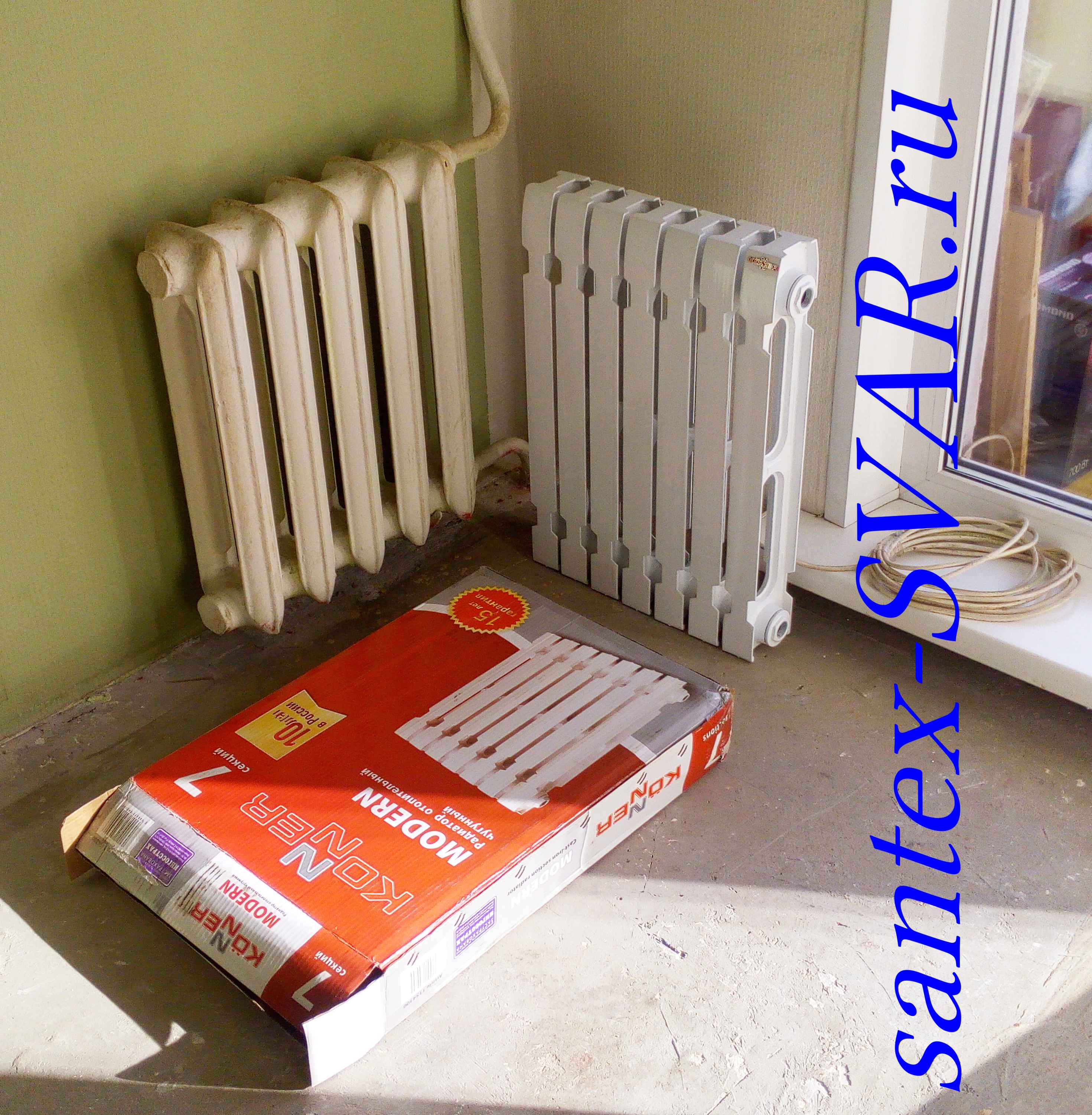

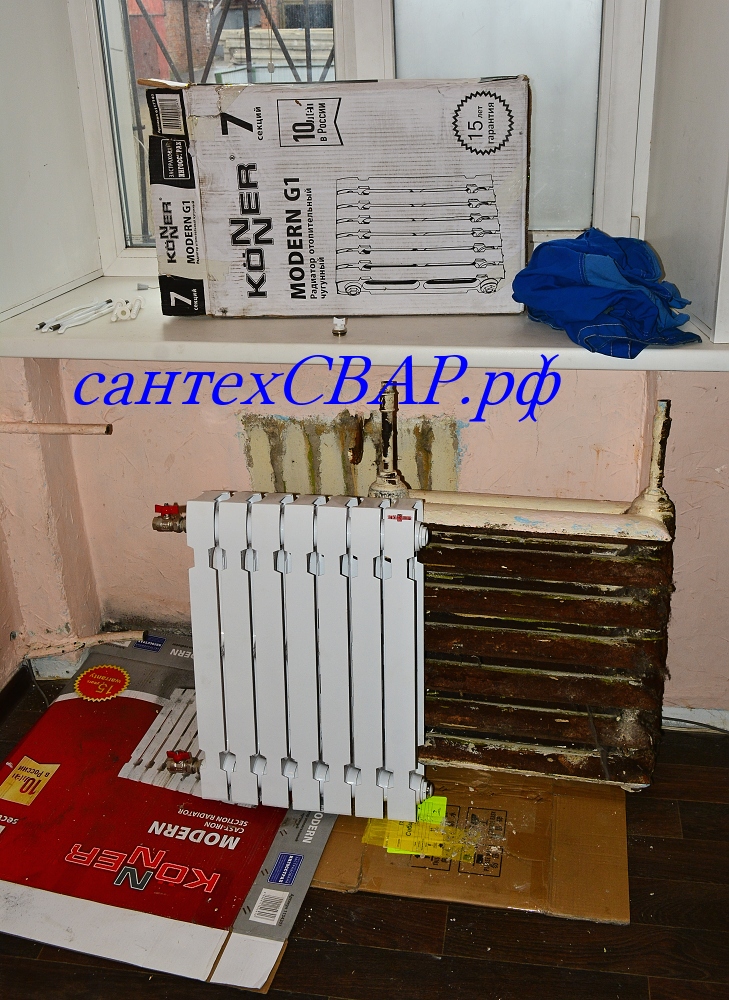

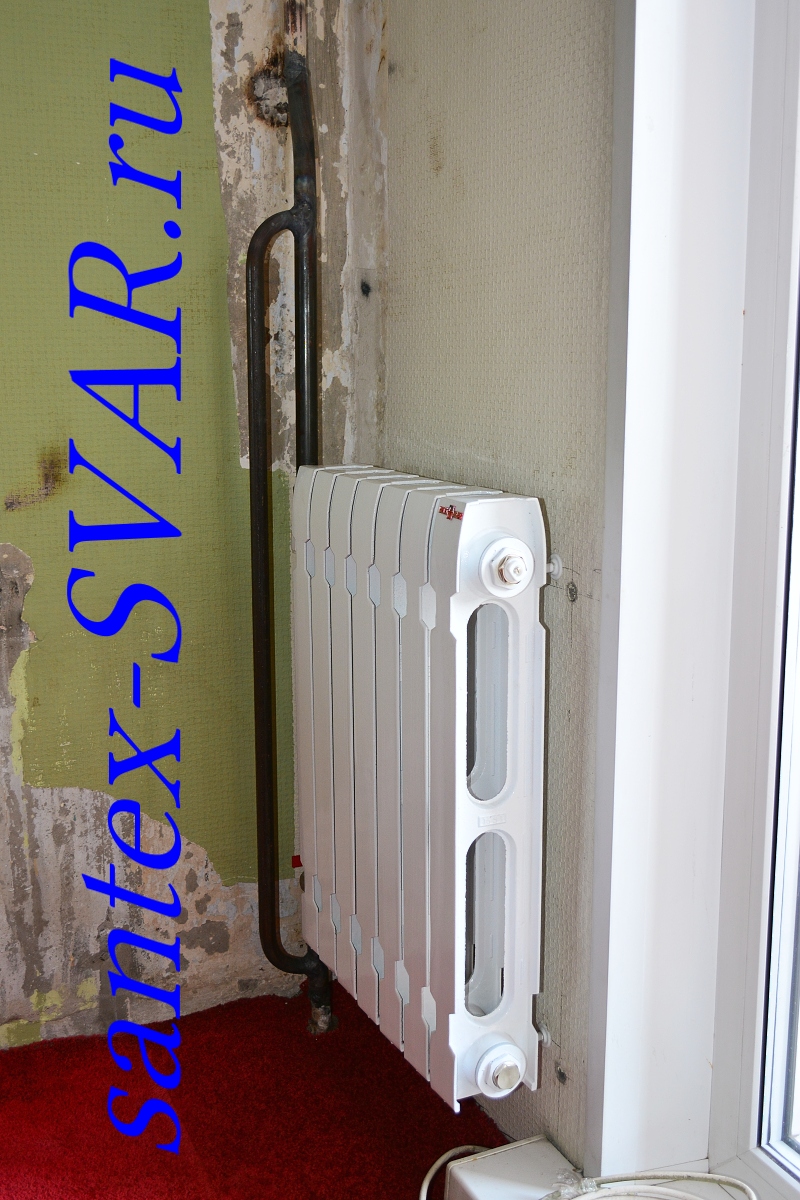

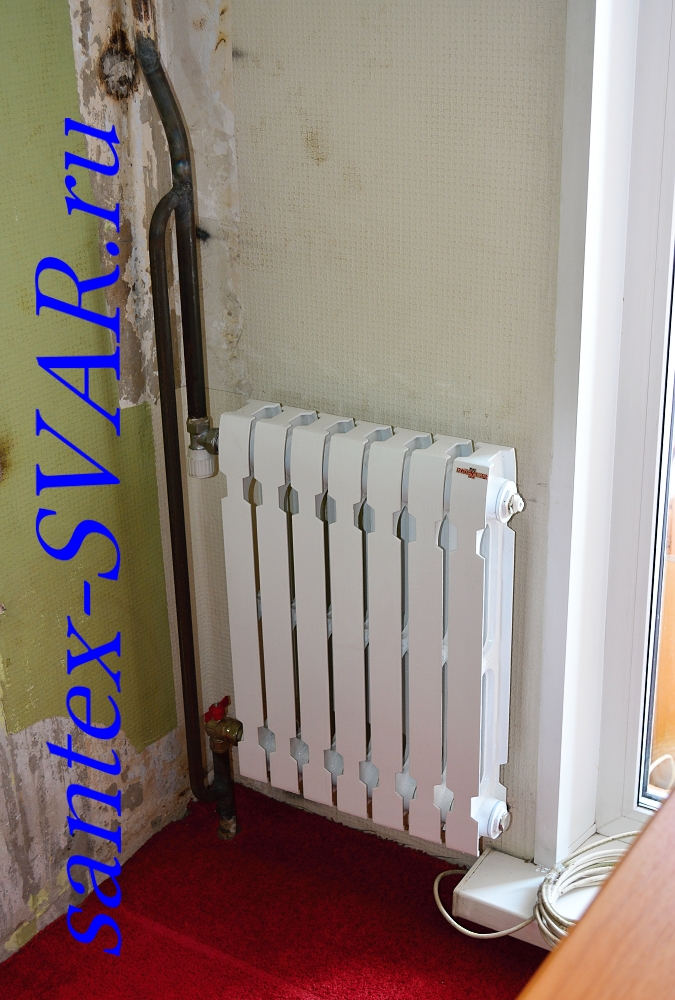

в 3-комнатную квартиру в комнату напротив зала (выходит на изнанку дома - не со стороны подъездов) хорошо вмещается 7 секций.

[santex-SVAR]

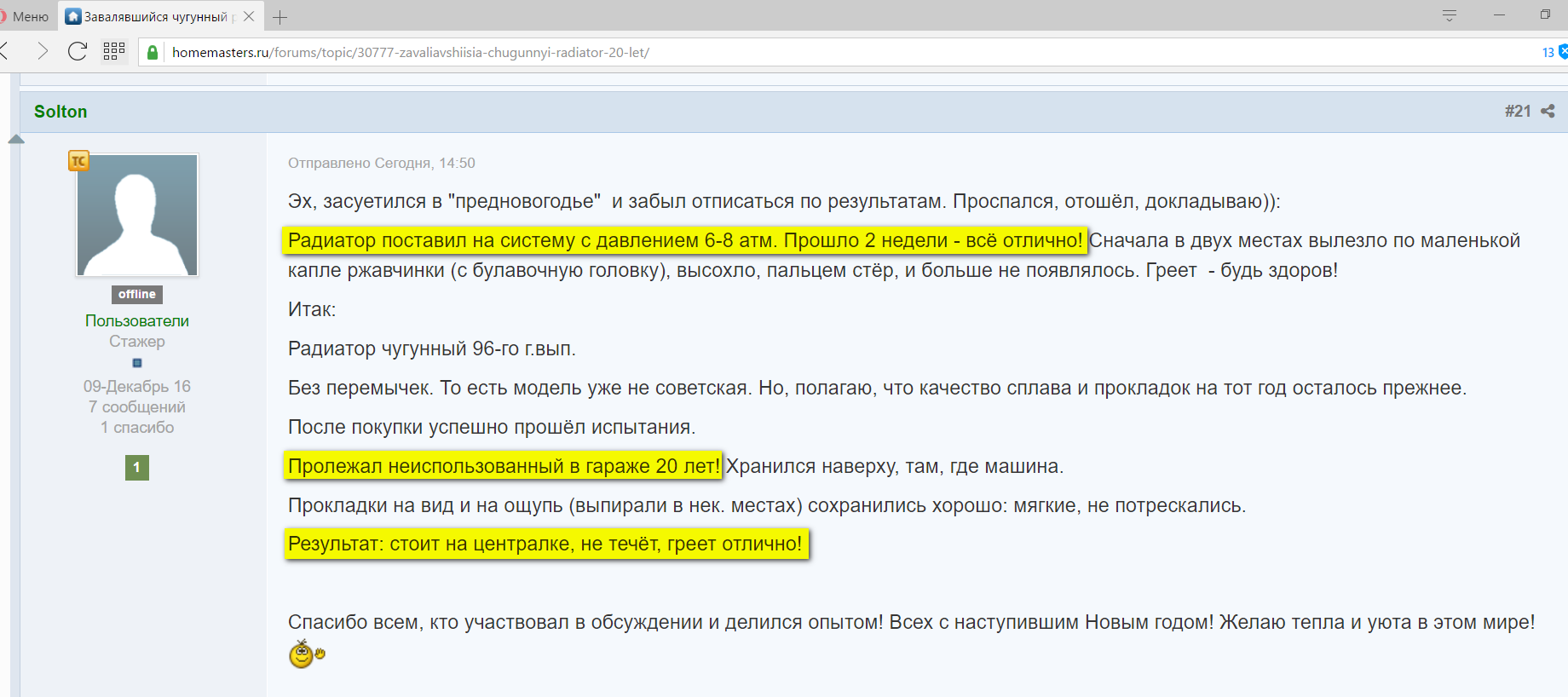

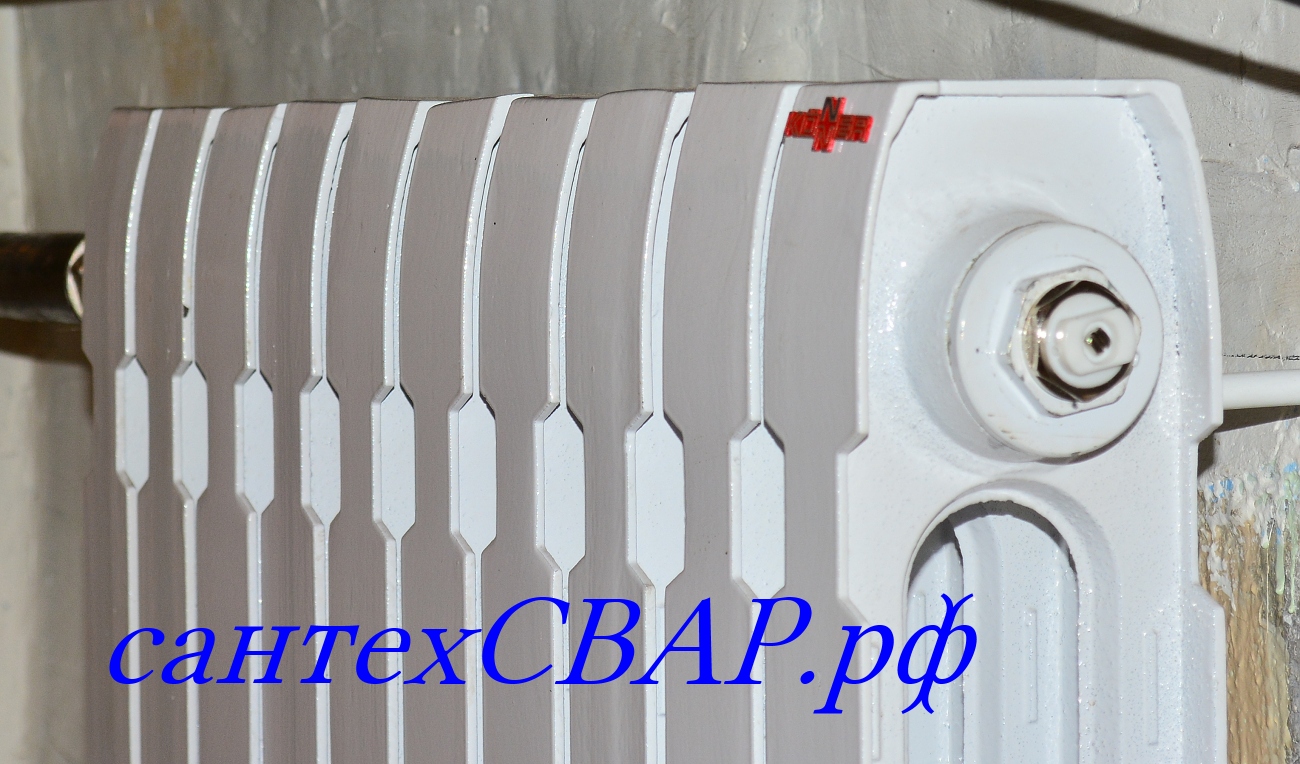

Отзыв о чугунной батарее после 20 лет хранения в гараже :

Радиатор поставил на систему с давлением 6-8 атм. Прошло 2 недели - всё отлично! Сначала в двух местах вылезло по маленькой капле ржавчинки (с булавочную головку), высохло, пальцем стёр, и больше не появлялось. Греет - будь здоров!

Итак:

Радиатор чугунный 96-го г.вып.
Без перемычек. То есть модель уже не советская. Но, полагаю, что качество сплава и прокладок на тот год осталось прежнее.
После покупки успешно прошёл испытания.
Пролежал неиспользованный в гараже 20 лет! Хранился наверху, там, где машина.
Прокладки на вид и на ощупь (выпирали в нек. местах) сохранились хорошо: мягкие, не потрескались.
Результат: стоит на централке, не течёт, греет отлично!

[santex-SVAR]

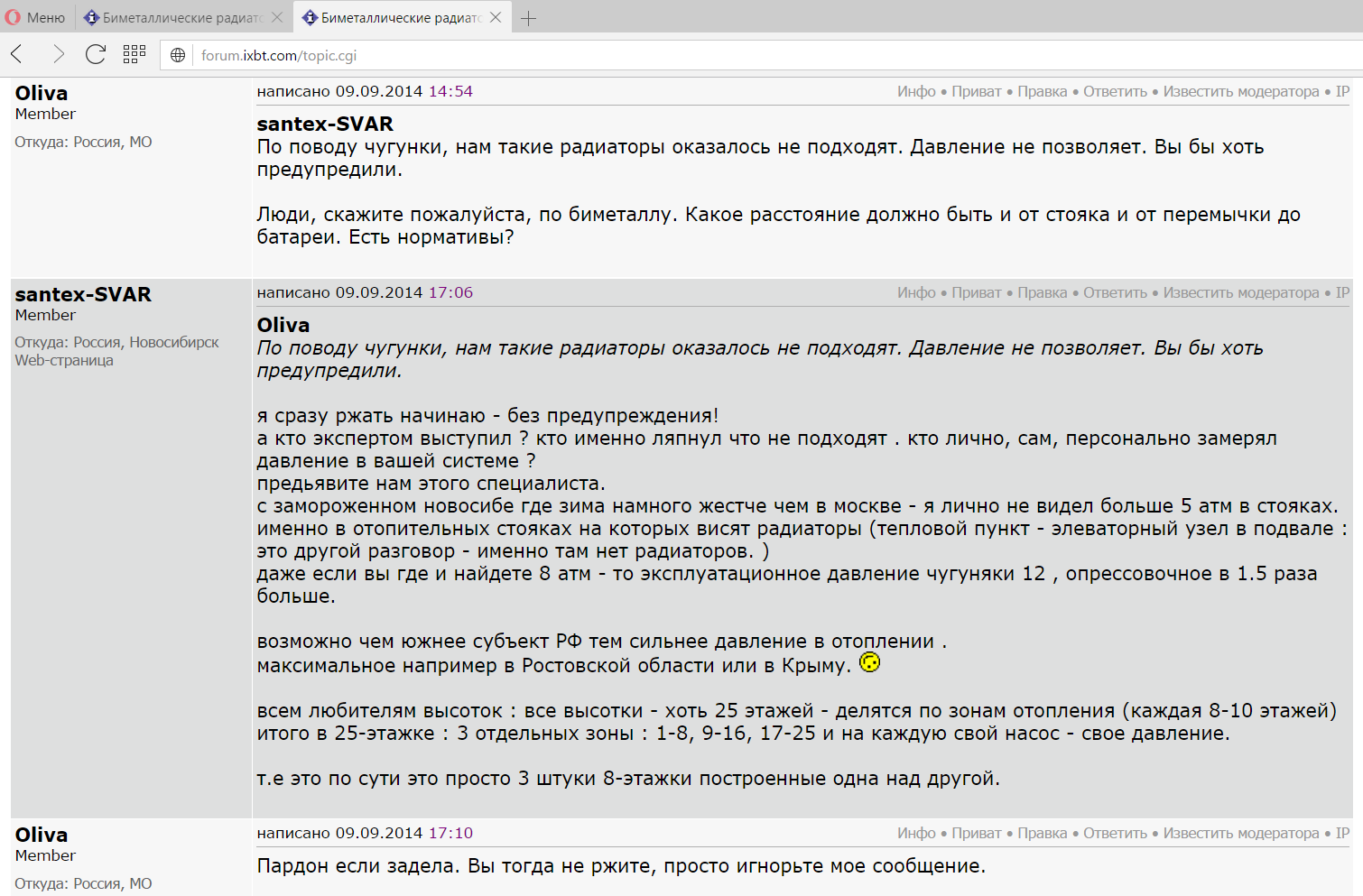

сказки о диком давлении в стояках отопления : но слабые чугуняки стоят по 30-40 лет и не верят этим лживым фантазиям :

По поводу чугунки, нам такие радиаторы оказалось не подходят. Давление не позволяет. Вы бы хоть предупредили.

я сразу ржать начинаю - без предупреждения!
а кто экспертом выступил ? кто именно ляпнул что не подходят . кто лично, сам, персонально замерял давление в вашей системе ?
предьявите нам этого специалиста.
с замороженном новосибе где зима намного жестче чем в москве - я лично не видел больше 5 атм в стояках.
именно в отопительных стояках на которых висят радиаторы (тепловой пункт - элеваторный узел в подвале : это другой разговор - именно там нет радиаторов. )
даже если вы где и найдете 8 атм - то эксплуатационное давление чугуняки 12 , опрессовочное в 1.5 раза больше.

возможно чем южнее субъект РФ тем сильнее давление в отоплении .
максимальное например в Ростовской области или в Крыму.

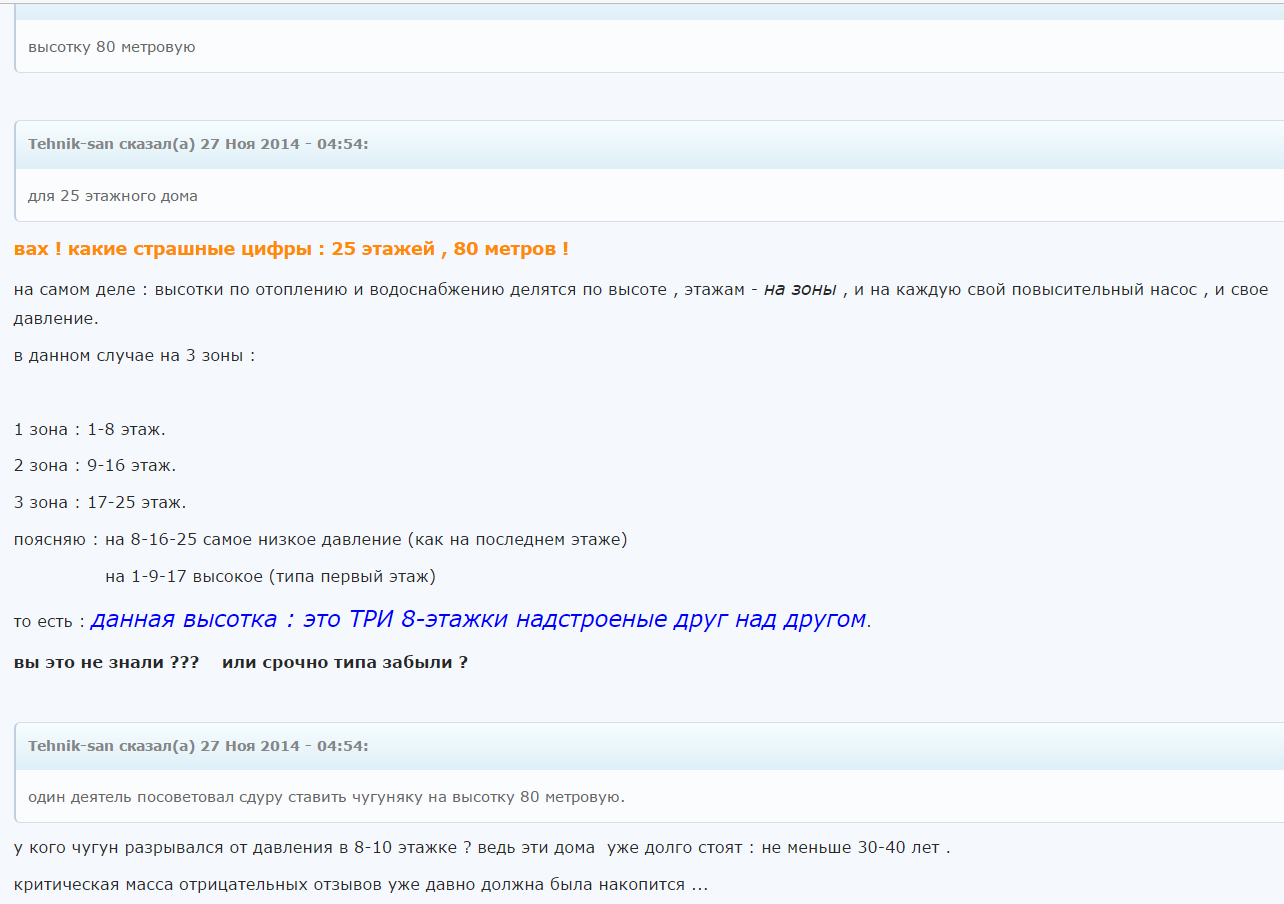

всем любителям высоток : все высотки - хоть 25 этажей - делятся по зонам отопления (каждая 8-10 этажей)
итого в 25-этажке : 3 отдельных зоны : 1-8, 9-16, 17-25 и на каждую свой насос - свое давление.

т.е это по сути это просто 3 штуки 8-этажки построенные одна над другой.

[santex-SVAR]

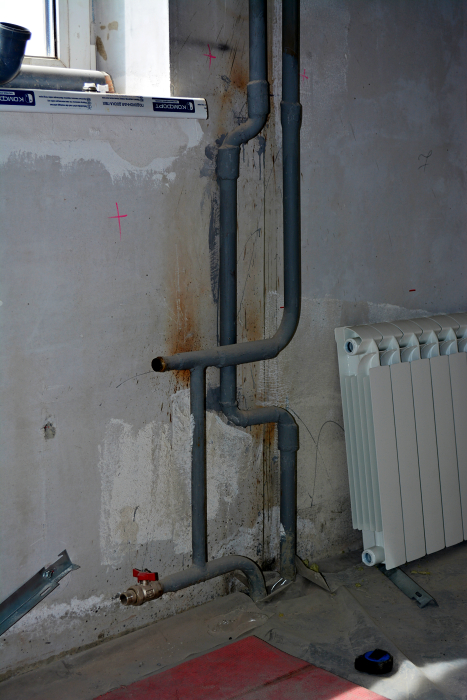

Промежуточный этаж - граница 2 зон отопления.
стояки меняются местами - это два однотрубных стояка : каждый для разных этажей.

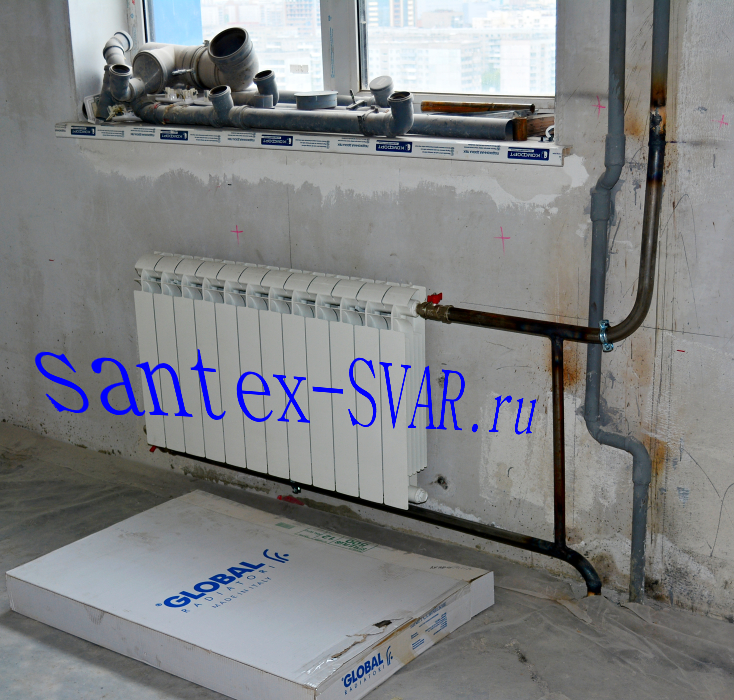

диагональное подключение биметаллического радиатора

В такой схеме : очень трудно определить стояки подачи и обратки по температуре труб : http://www.santexsvar.ru/otoplenie_podacha_obratka.html

[santex-SVAR]

Сцепка из 2 чугунных радиаторов КОННЕР Модерн - параллельное подключение : http://www.santexsvar.ru/blog/index.php?panelnye-purmo

[santex-SVAR]

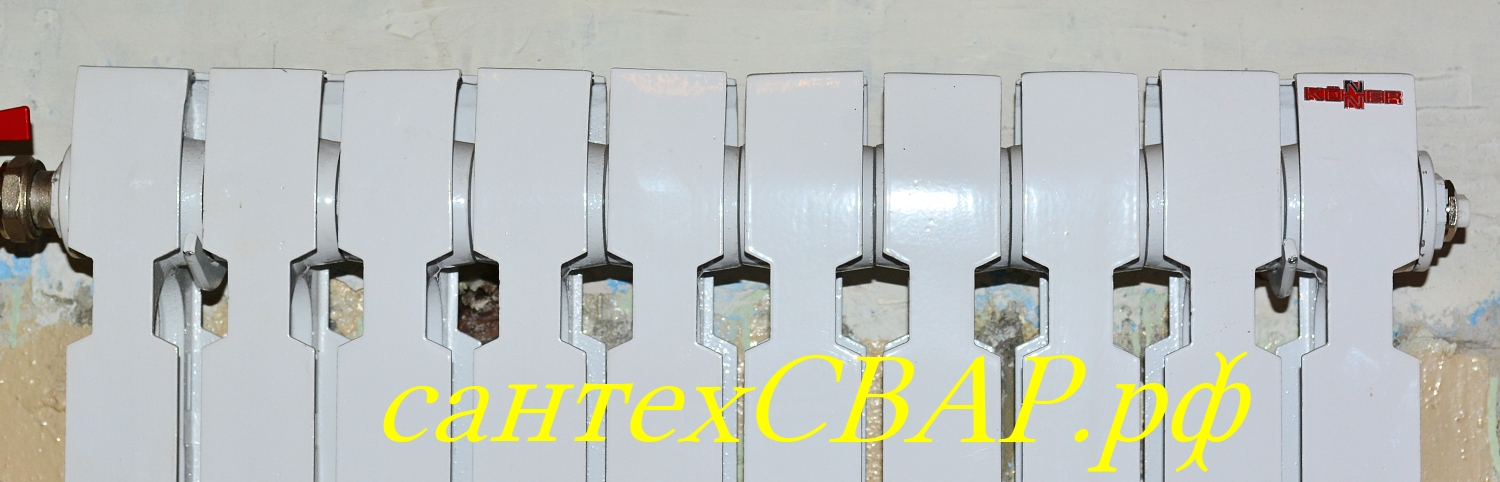

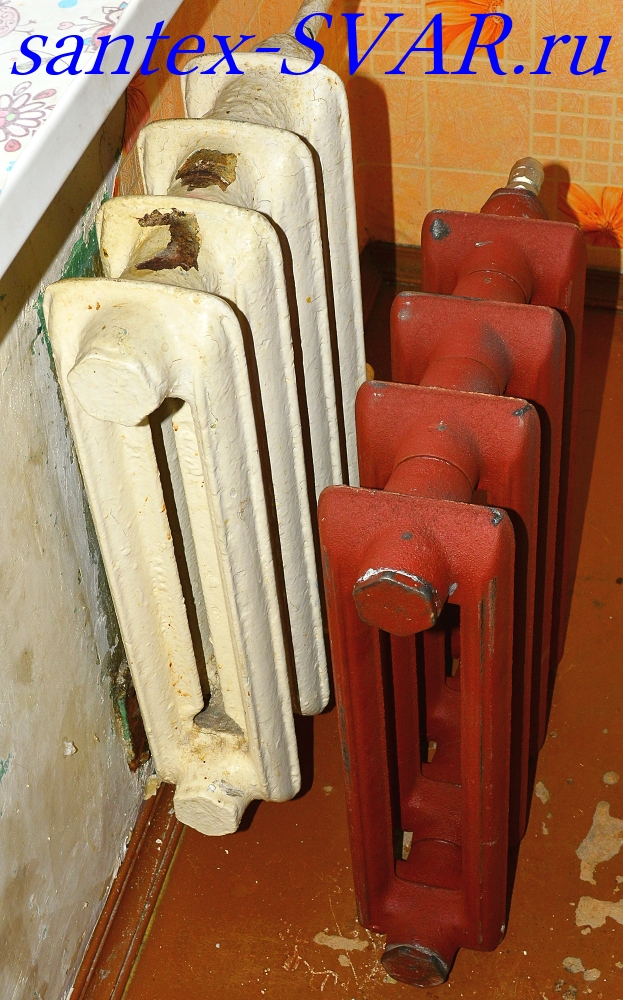

Сравнение размеров , габаритов от разных производителей чугунных батарей.

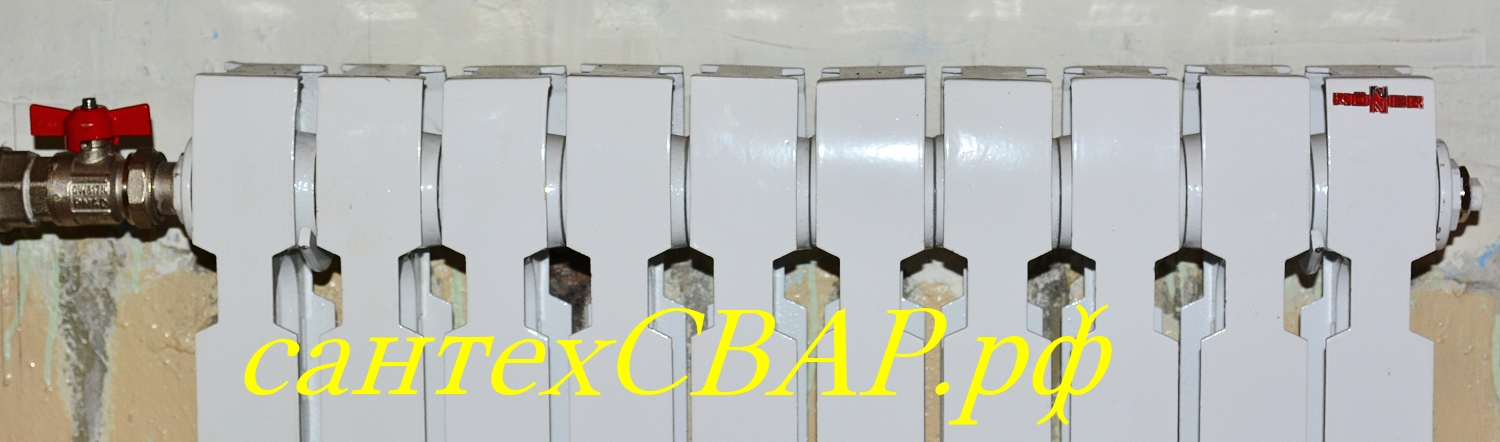

различие в воздушных щелях :
ежду секциями по лицевой поверхности
и внутри каждой секции : хорошо видно по бочине радиатора.

[santex-SVAR]

новые чугунные батареи проще промывать между секциями - легко пролезет рука (в отличии от старой модели).

в чугунных батареях исключен вариант концентрации пыли внутри - критично для аллегриков ! http://forum.santex-svar.ru/viewtopic.php?p=2795#p2795

[santex-SVAR]

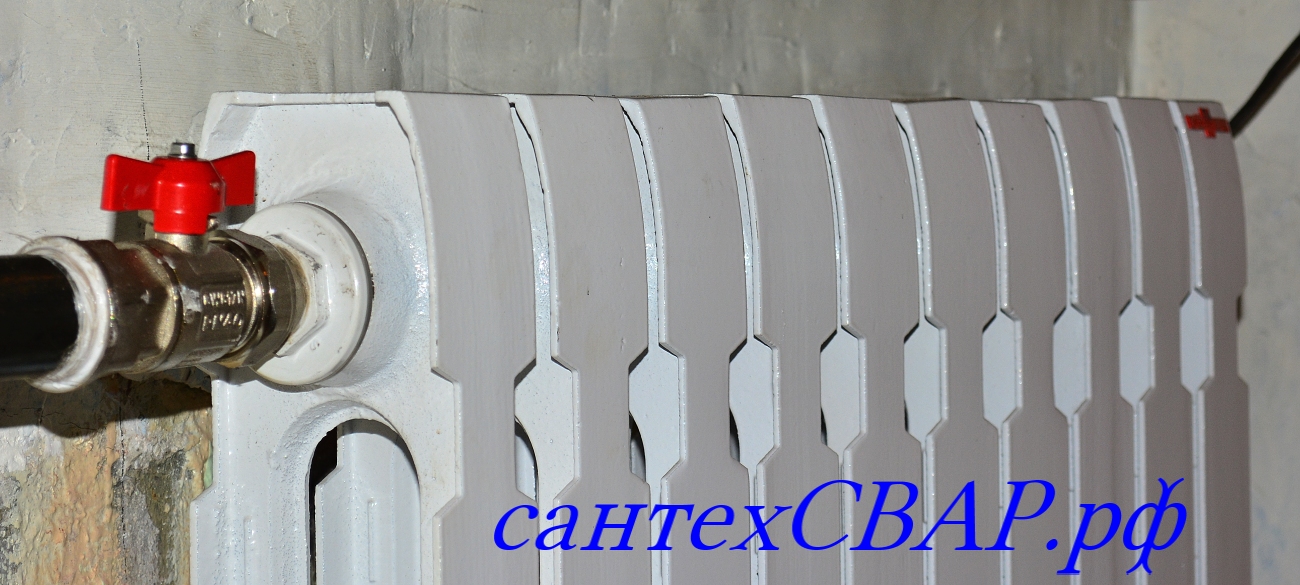

секции разные по высоте - перекошенные сверху т:

[santex-SVAR]

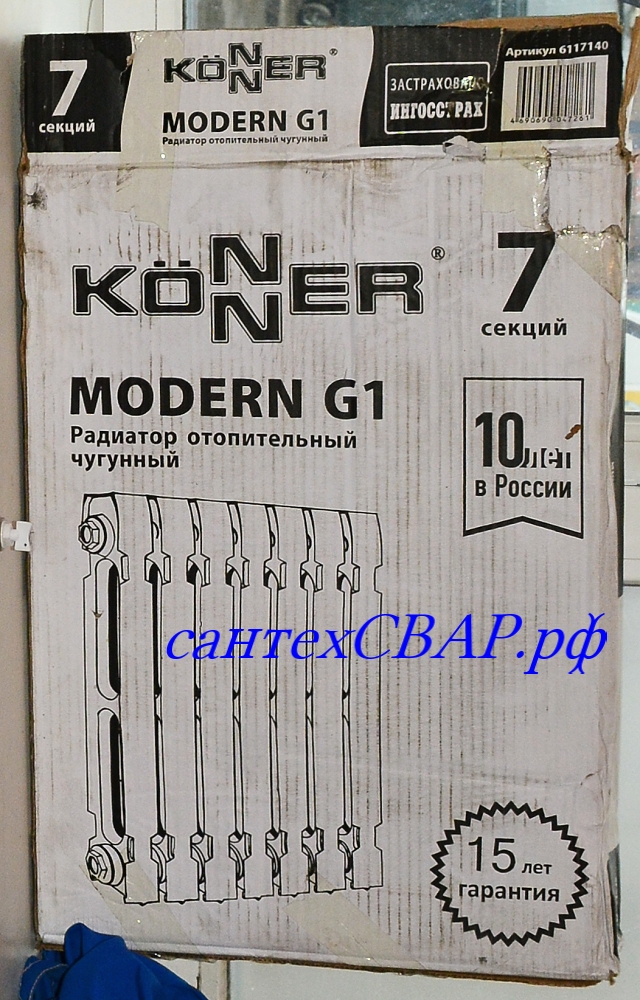

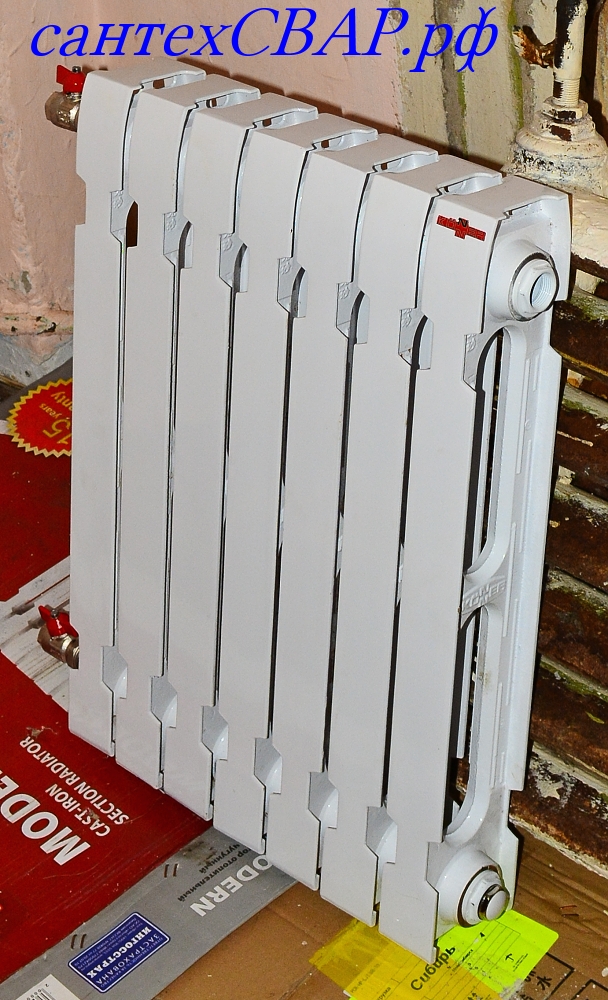

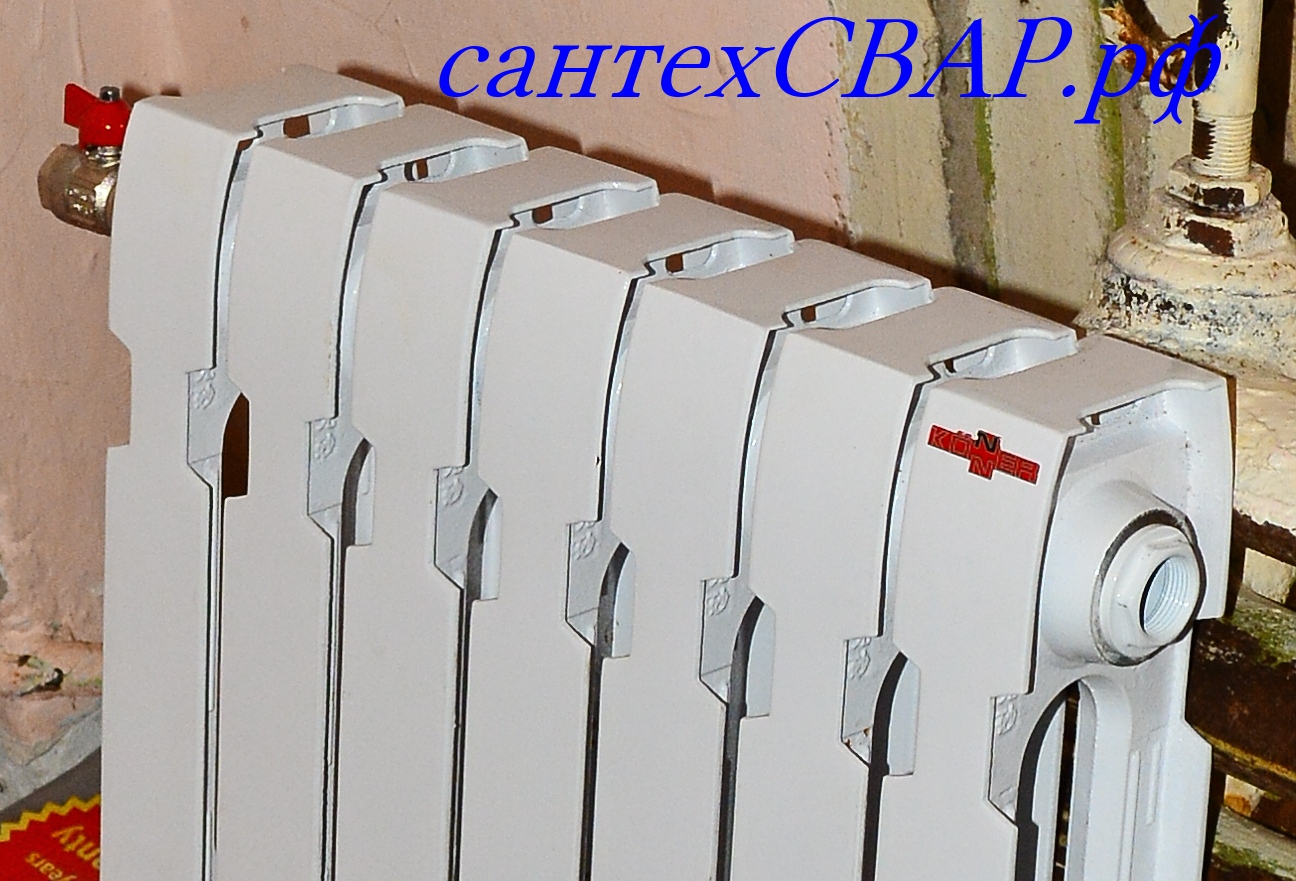

В продаже появилась новая облегченная, сокращенная модель китайкой чугуняки - продается в белой упаковке (старая в красной) :

по лицевой поверхности : обе версии одинаковые, различаются только сбоку :

• 1. на средней перемычке в середине секции появился логотип бренда.
  2. теплоноситель до верха радиатора уже не доходит - появилась пластинка с 2 длинными отверстиями выше верхнего коллектора.
  3. размер коллектора уменьшили до 1 дюйма : обозначение на упаковке G1.
  4. в комплектации нет чугунных торцевых заглушек - необходимо докупать от обычных биметаллических радиаторов.
  5. они меньшего наружнего диаметра, при их закручивании образуется серое колечко непрокрашенного металла на торце батареи - необходимо подмахивать кисточкой с краской.

[santex-SVAR]

установка 2 батарей на горячий стояк подачи : http://www.santexsvar.ru/batarei-holodn ... ml#tranzit

Кухня

Спальня

Вид из прихожей
